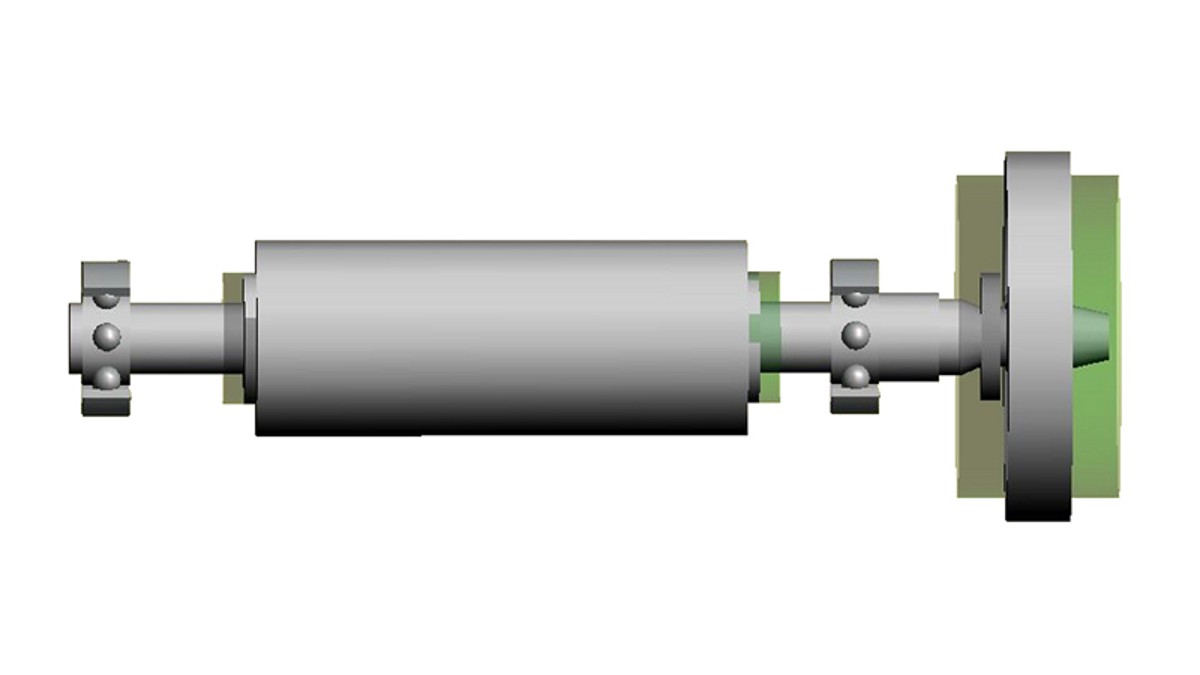

Bearinx-MAP, modellazione del cuscinetto volvente per MKS
Gli attuali sviluppi nell’hardware e soprattutto degli strumenti software consentono la simulazione di modelli sempre più complessi con sempre maggiori dettagli. La progettazione di sistemi completi richiede una buona conoscenza e comprensione dei singoli componenti e della loro interazione.
A seconda dell’obiettivo della simulazione, è necessario essere in grado di selezionare e definire il livello di dettaglio nel modello generale e nei sottosistemi. Schaeffler sviluppa e utilizza con successo da anni modelli di cuscinetti volventi e strumenti di calcolo come Bearinx.
Quali sono i requisiti per l’utilizzo di Bearinx-MAP?
Una simulazione e il modello corrispondente sono sempre un’astrazione della realtà. La decisione concernente il livello di astrazione e la modellazione concreta richiede una buona conoscenza del sistema reale. Un modello complesso non è sinonimo di un modello corretto, così come un modello semplice non lo è di modello peggiore. Quindi, ci sono diverse possibilità di rappresentare un cuscinetto nella simulazione multi-body.

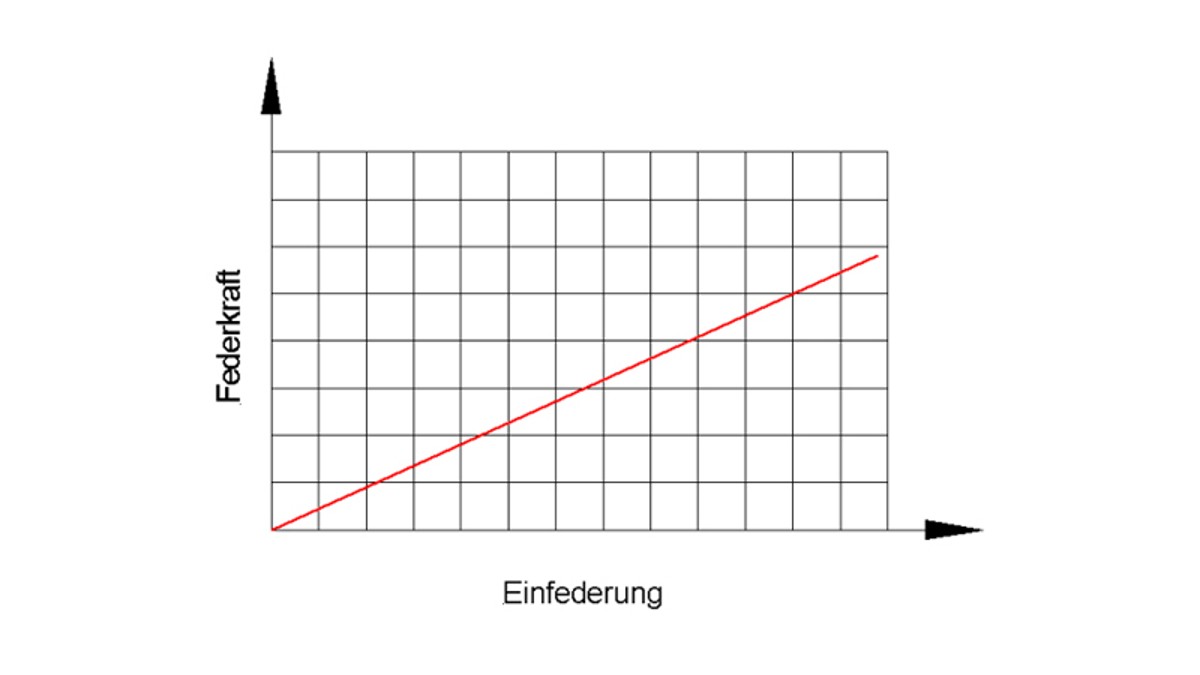

Curve caratteristiche lineari
Vantaggi:
- il comportamento non lineare non viene mappato
- senza gioco del cuscinetto
- Le influenze reciproche dei gradi di libertà sono trascurate
Svantaggi:
- adatto per simulazioni intorno al punto di funzionamento del cuscinetto

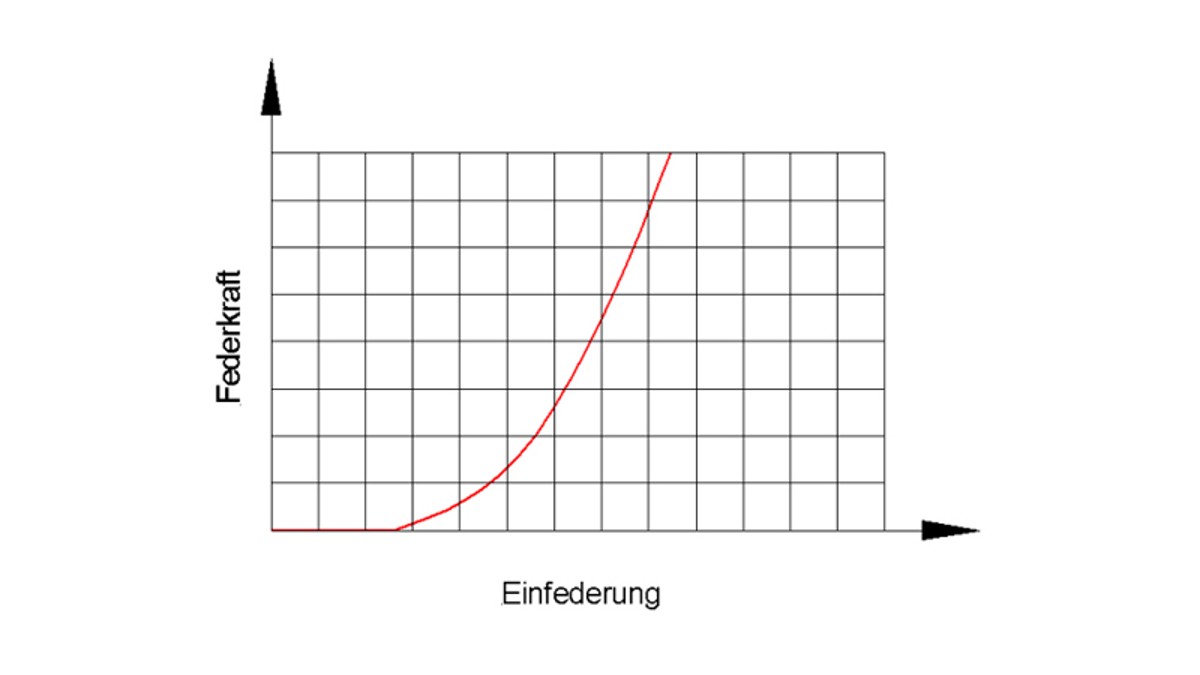

Curve caratteristiche non lineari
Vantaggi:
- adatto per simulazioni intorno al punto di funzionamento del cuscinetto
Svantaggi:
- il comportamento non lineare non viene mappato
- senza gioco del cuscinetto
- le influenze reciproche dei gradi di libertà sono trascurate
matrici di rigidezza
Vantaggi:
- il comportamento non lineare viene modellato
- Il gioco del cuscinetto viene mappato
Svantaggi:
- le influenze reciproche dei gradi di libertà sono trascurate

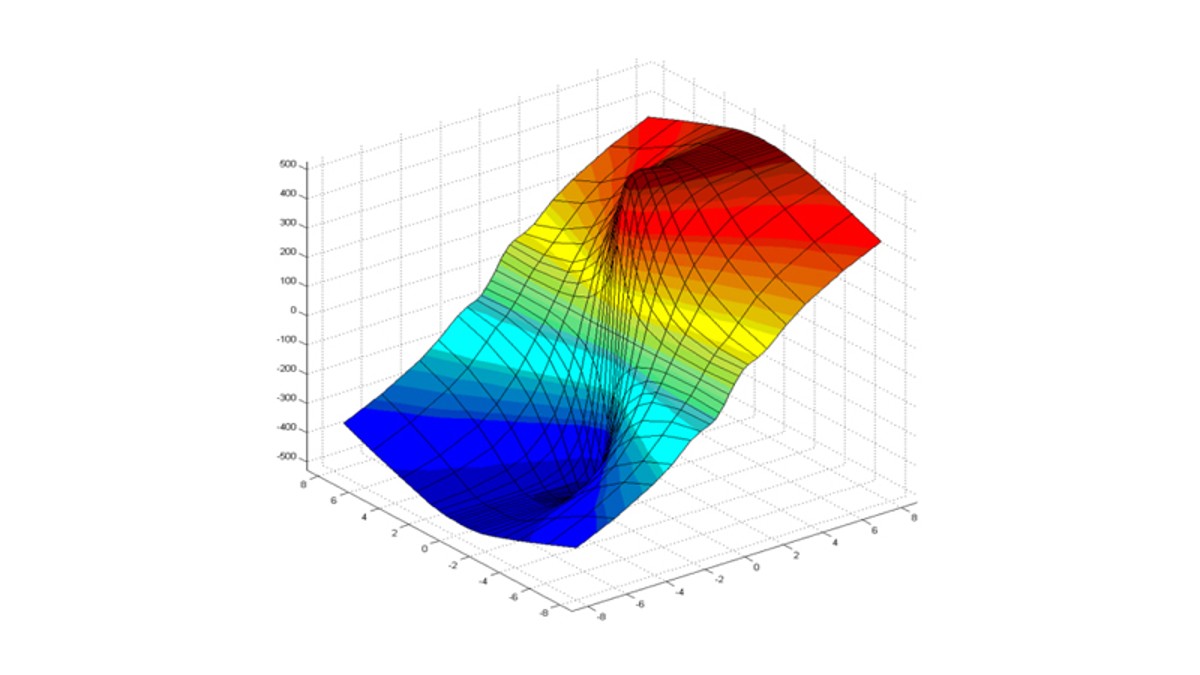

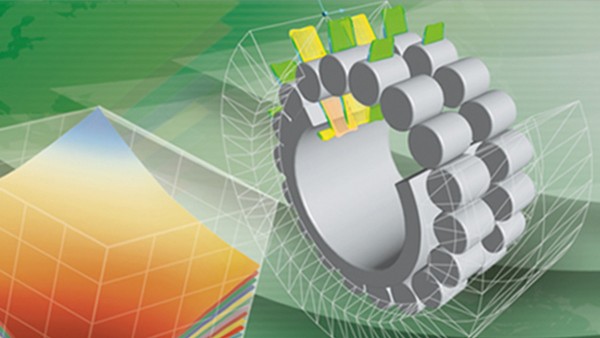

Bearinx-MAP (diagramma caratteristico)
Vantaggi:
- il comportamento non lineare viene adeguatamente mappato
- influenze reciproche dei gradi di libertà prese in considerazione (termini di accoppiamento inclusi)
- mappa adeguatamente il gioco del cuscinetto
- mappa uno spettro di carico molto ampio
- contiene le pressioni massime nel cuscinetto
Svantaggi:
- requisiti di memoria incrementati
