Riduttore
Per ogni riduttore il giusto cuscinetto

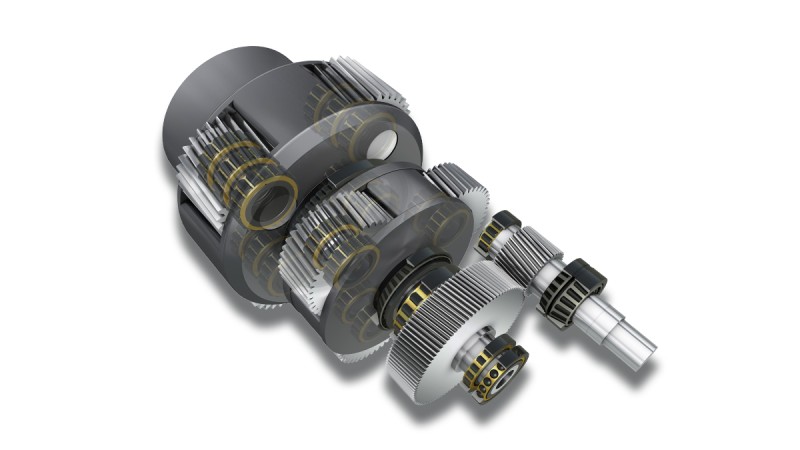

Le crescenti potenze in megawatt richiedono riduttori sempre più grandi e dalle prestazioni sempre maggiori. Le condizioni di esercizio per i cuscinetti volventi dei riduttori di impianti a energia eolica non sono tuttavia paragonabili a quelle dei riduttori stazionari.
Sfide per i supporti- Forze altamente dinamiche con carichi minimi e massimi estremi
- Improvvisa alternanza di carichi
- Temperature di esercizio notevolmente diverse
- Deformazione degli alloggiamenti dei riduttori
- Cuscinetti con sicurezza statica elevata
- Configurazione dinamica sicura secondo linee guida internazionali
I cuscinetti più grandi e di maggior valore presenti nel riduttore

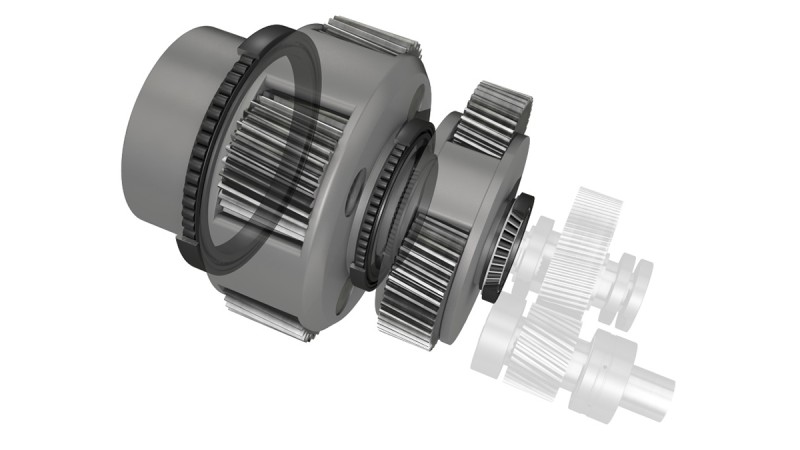

I cuscinetti per supporto del portatreno sono i cuscinetti più grandi e quindi di maggior valore presenti nel riduttore. Il loro carico dipende dal tipo di cuscinetto principale scelto. Questi cuscinetti normalmente sono soggetti a carichi relativamente bassi rispetto alle loro dimensioni.

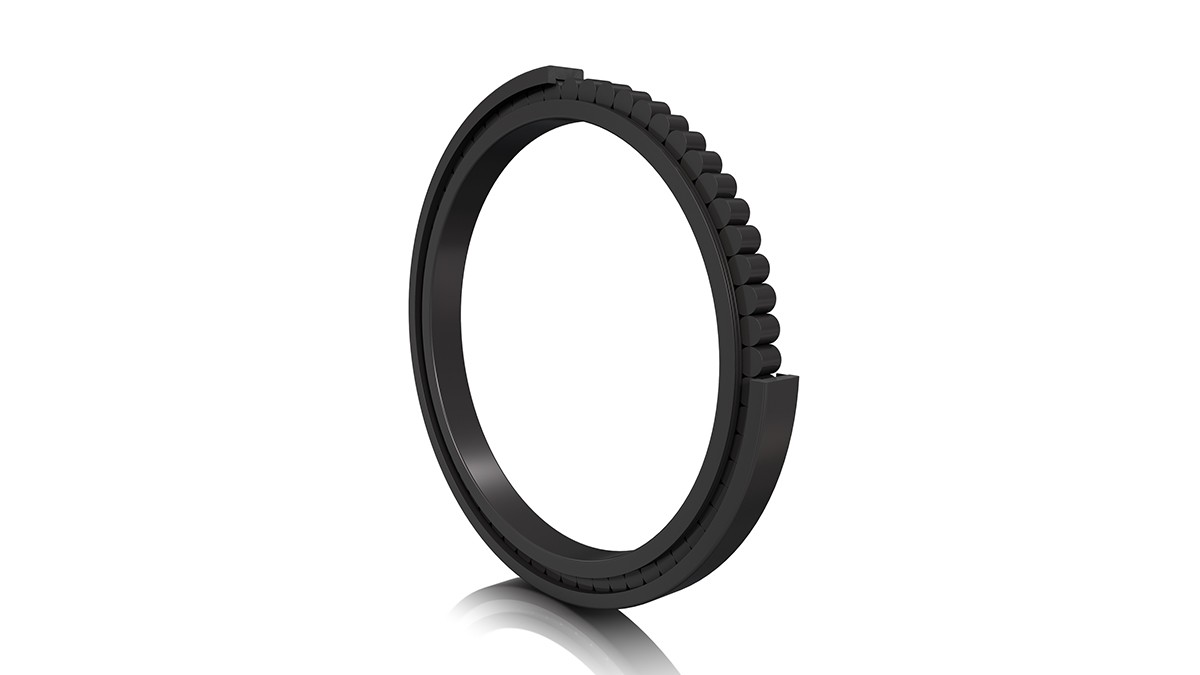

Cuscinetti a rulli cilindrici a pieno riempimento INA in qualità X-life
Vantaggi
- Elevata capacità di carico
- Lunga durata
- Elevata sicurezza d’esercizio
- Elevata capacità di carico assiale e attrito ridotto grazie al contatto con il bordo ottimizzato
- Comportamento di assestamento migliorato
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
- Maggiore precisione di guida grazie a tolleranze più ristrette
Caratteristiche
- Contatto con il bordo ottimizzato
- Rivestimento in Durotect B
- Qualità X-life

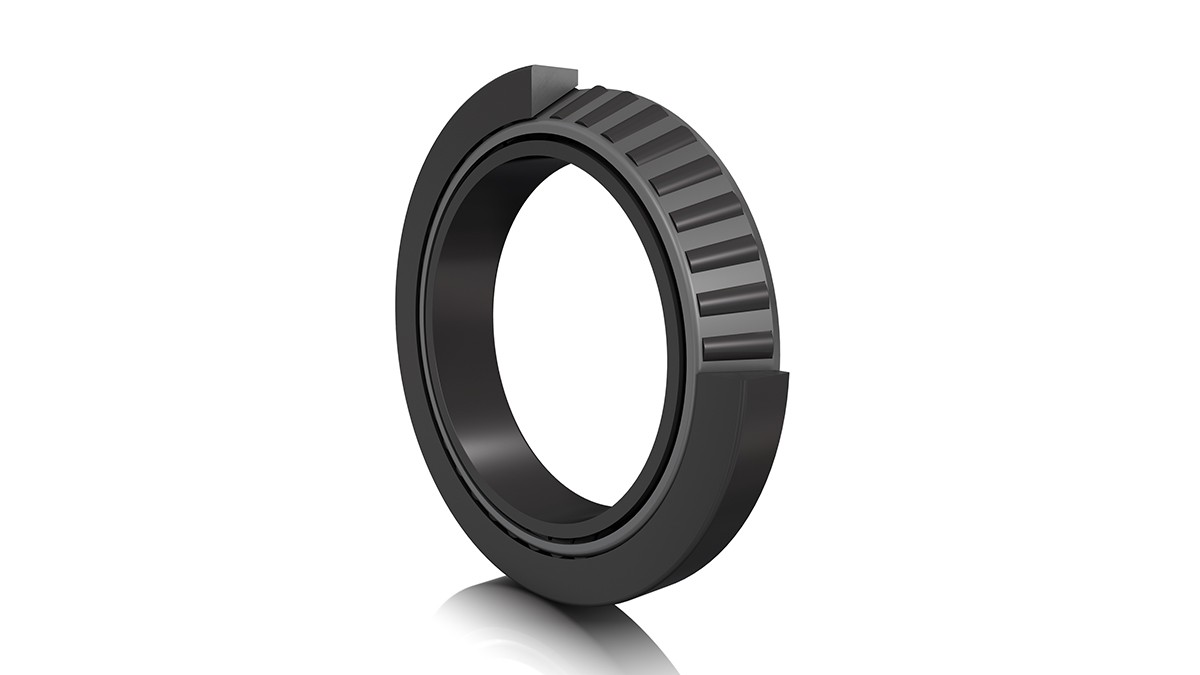

Cuscinetti a rulli conici FAG
Vantaggi
- Guida precisa della dentatura
- Gioco del cuscinetto regolabile con precisione
- Cuscinetto assiale non necessario
- Elevate forze assiali tollerabili grazie all’ampio angolo di contatto
- Comportamento di assestamento migliorato
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
Caratteristiche
- Supporto registrato
- Rivestimento in Durotect B
Elevati carichi con ingombro limitato

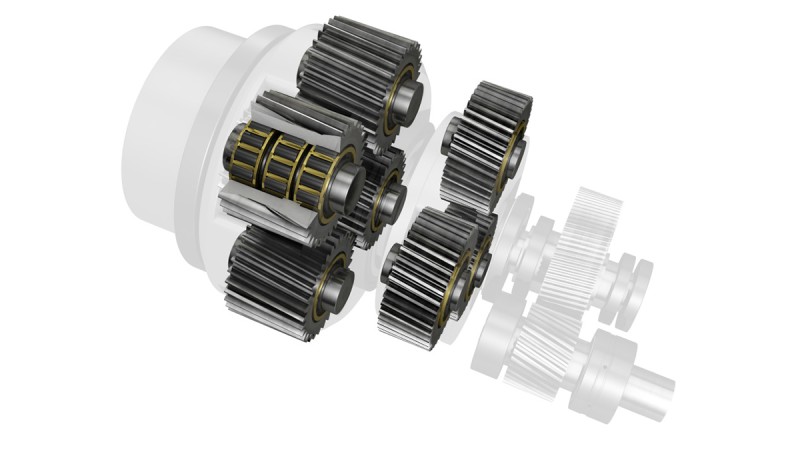

Il supporto per satelliti dei riduttori epicicloidali si trova in una posizione estremamente critica. Qui sono presenti elevati carichi radiali. Tuttavia, lo spazio disponibile per il supporto è limitato e i satelliti dei riduttori epicicloidali a parete relativamente sottile si deformano e ciò può portare a una torsione dell’anello esterno del cuscinetto nel satellite del riduttore epicicloidale.

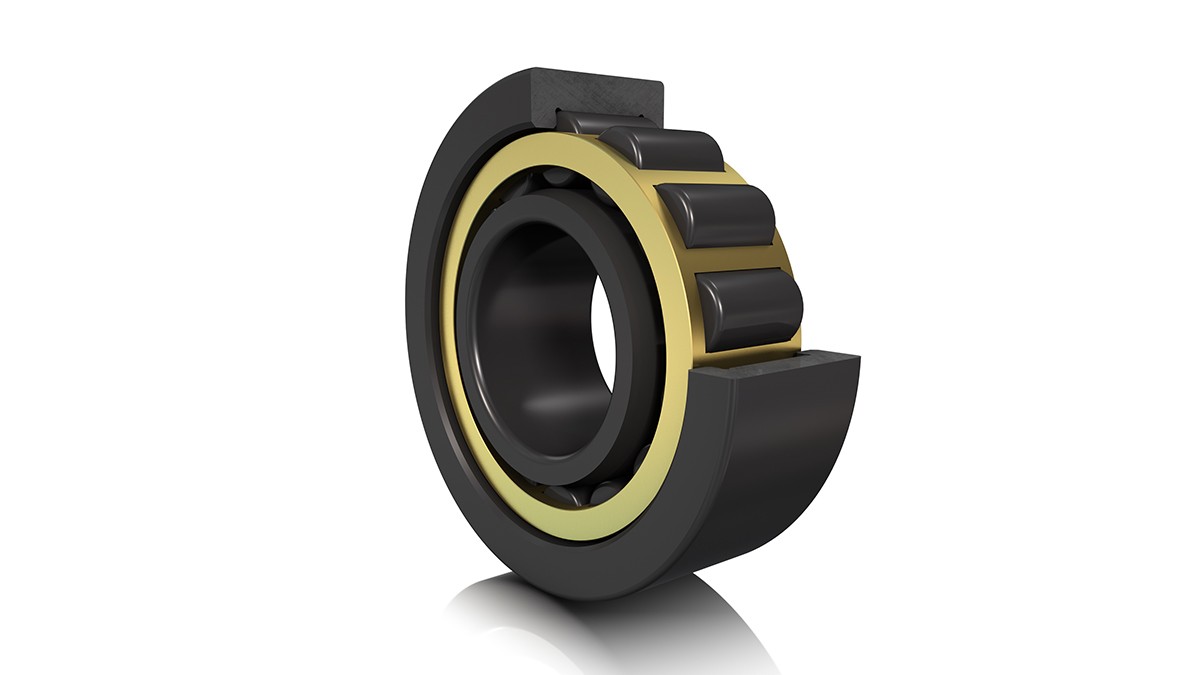

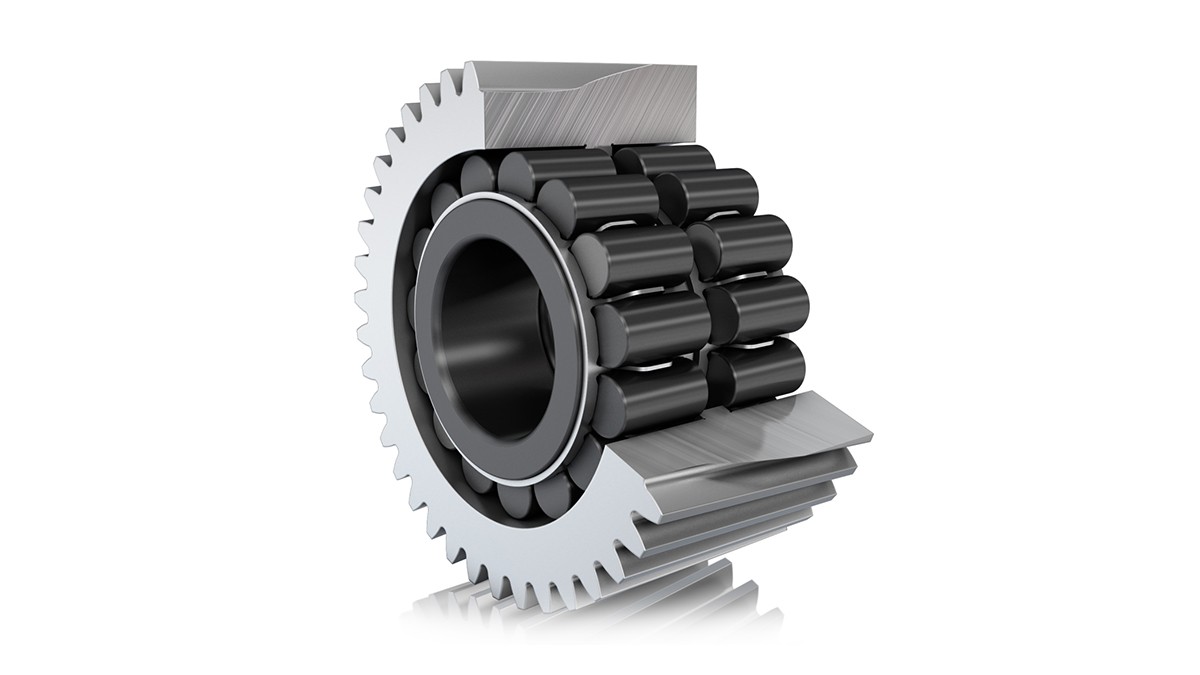

Cuscinetti a rulli cilindrici FAG (supporto diretto)
Vantaggi
- Elevata capacità di carico
- Lunga durata
- Elevata sicurezza d’esercizio
- Costruzione compatta radialmente e poco costosa
- Senza scentrature dell’anello esterno
- Comportamento di assestamento migliorato
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
- Distribuzione ottimale del carico sui cuscinetti
Caratteristiche
- Cuscinetto a rulli cilindrici senza anello esterno
- Pista di rotolamento integrata nel satellite del riduttore epicicloidale
- Gioco del cuscinetto limitato
- Rivestimento in Durotect B
- Qualità X-life

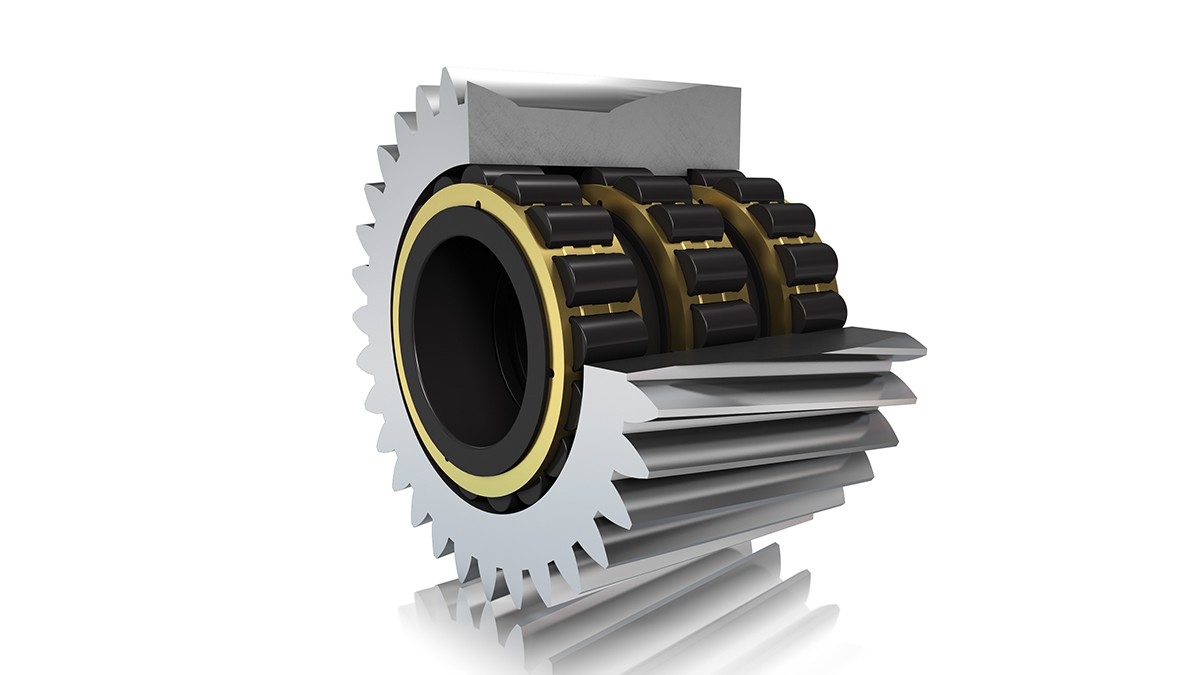

Cuscinetti a rulli cilindrici FAG High-Capacity (supporto diretto) in qualità X-life
Vantaggi
- Attrito ridotto
- Coefficiente di carico elevato grazie all’ottimizzazione dell’ingombro e alla qualità X-life
- Elevata stabilità
- Struttura leggera
- Flusso di lubrificante ottimizzato
- Comportamento di assestamento migliorato grazie al rivestimento in Durotect B
- Elevata resistenza al fenomeno del White Etching Cracks (WEC) grazie al rivestimento in Durotect B
Caratteristiche
- Struttura della gabbia sottile
- Cuscinetto a rulli cilindrici senza anello esterno
- Pista di rotolamento integrata nel satellite del riduttore epicicloidale
- Rivestimento in Durotect B
- Qualità X-life
Struttura della gabbia sottile
Il cuscinetto a rulli cilindrici FAG High-Capacity in qualità X-life combina i vantaggi dei cuscinetti a pieno riempimento con quelli dei cuscinetti con gabbia grazie a una struttura sottile della gabbia.
Possibilità di downsizing
Il cuscinetto a rulli cilindrici FAG High-Capacity in qualità X-life a supporto diretto consente di sfruttare meglio lo spazio disponibile rispetto a un cuscinetto standard.
- Cuscinetti standard (NU2338)
- Cuscinetti a rulli cilindrici FAG High-Capacity (RN2330)
→ 45% del peso in meno del satellite del riduttore epicicloidale a parità di durata del cuscinetto
Cuscinetti a rulli cilindrici FAG High-Capacity in qualità X-life
Cuscinetti per satelliti di riduttori epicicloidali di turbine eoliche
Soluzioni collaudate per cuscinetti bloccati e liberi

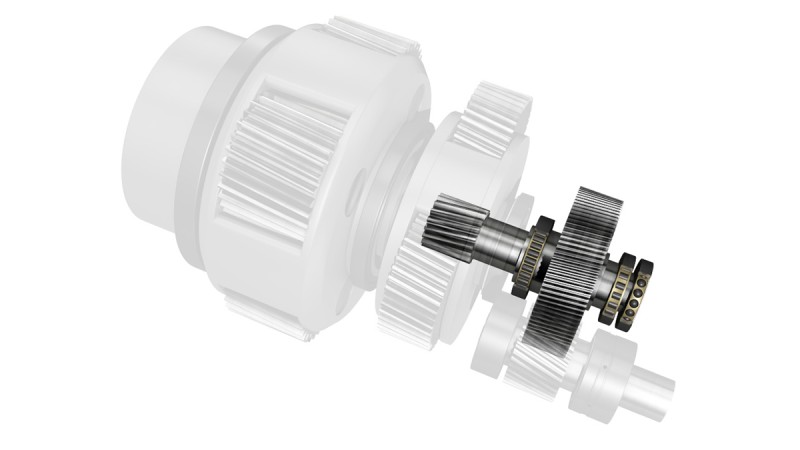

Il supporto per albero cavo è in grado di sopportare elevati carichi radiali nonché elevati carichi assiali, in caso di riduttori epicicloidali con dentatura elicoidale. Le disposizioni costituite da cuscinetti liberi e bloccati con due cuscinetti a rulli conici e un cuscinetto a rulli cilindrici oppure da due cuscinetti a rulli cilindrici con un cuscinetto a quattro punti di contatto libero radialmente si sono dimostrate efficaci in questo contesto.

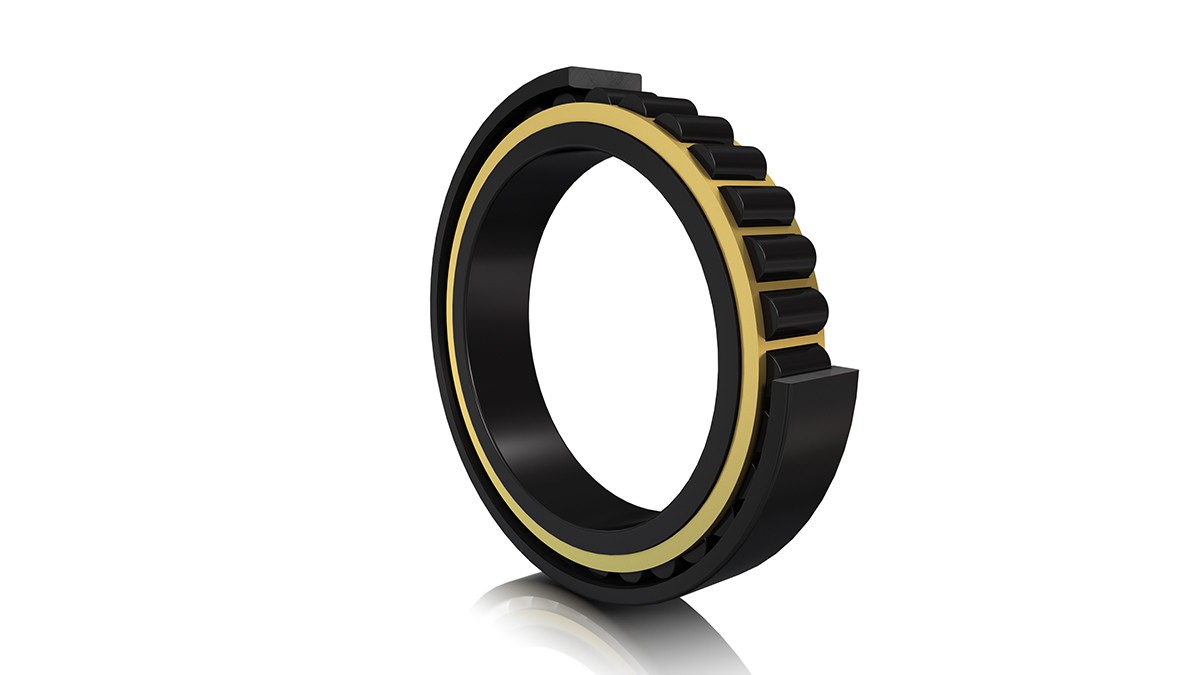

Cuscinetti a rulli cilindrici FAG
Vantaggi
- Assorbimento sicuro dei carichi radiali
- Elevata sicurezza d’esercizio
- Montaggio semplificato grazie alla scomponibilità
- Momenti di attrito ridotti
- Idoneità a elevate velocità di rotazione
- Comportamento di assestamento migliorato
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
- Funzione di cuscinetto libero interna al cuscinetto
Caratteristiche
- Cuscinetto libero
- Scomponibile
- Rivestimento in Durotect B
- Qualità X-life

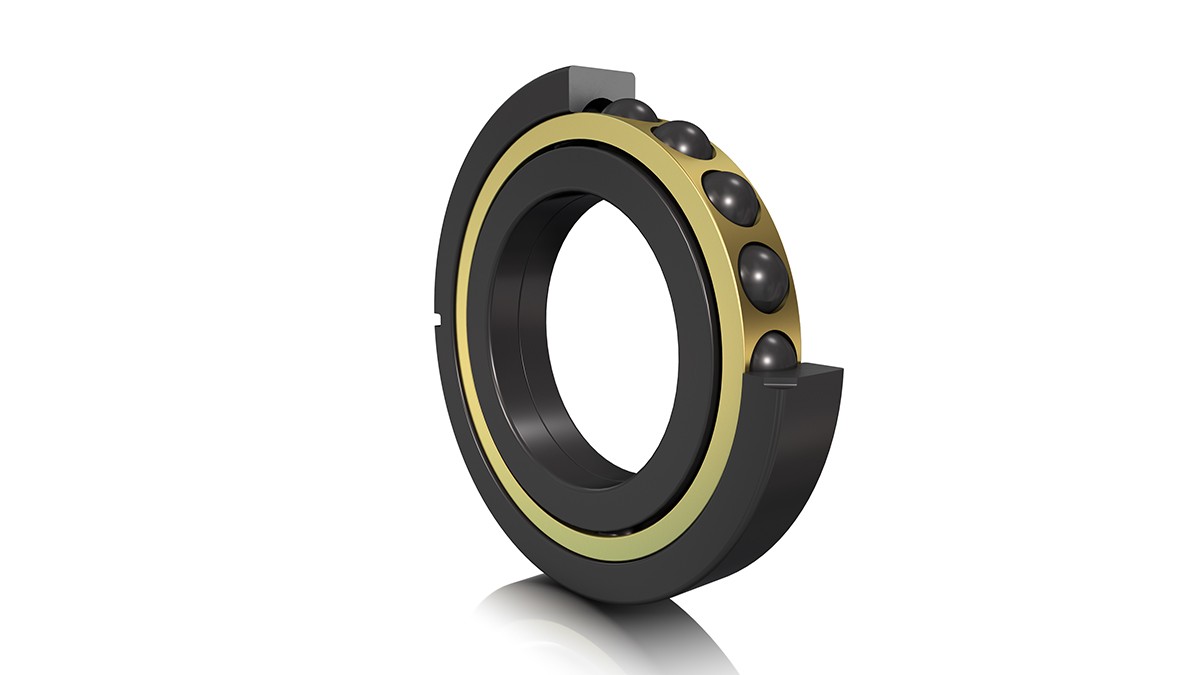

Cuscinetti a quattro punti
Vantaggi
- Assorbimento sicuro delle forze assiali
- Cinematica favorevole in condizioni di carico assiale in entrambe le direzioni
- Idoneità a elevate velocità di rotazione
- Necessità di lubrificante ridotta
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
Caratteristiche
- Cuscinetto bloccato
- Scanalatura di tenuta nell’anello esterno per un fissaggio sicuro
- Rivestimento in Durotect B
Elevato numero di giri

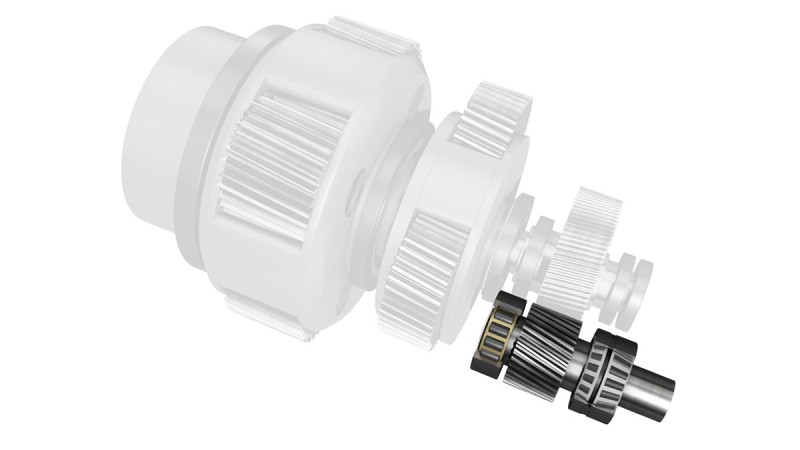

Gli alberi intermedi sono utilizzati in particolare per i riduttori epicicloidali monostadio. Gli elevati carichi radiali e i carichi assiali medi che si verificano in questo caso sono compensati da un ingombro relativamente ridotto dei supporti. L’albero di uscita è caratterizzato in primo luogo da un elevato numero di giri.

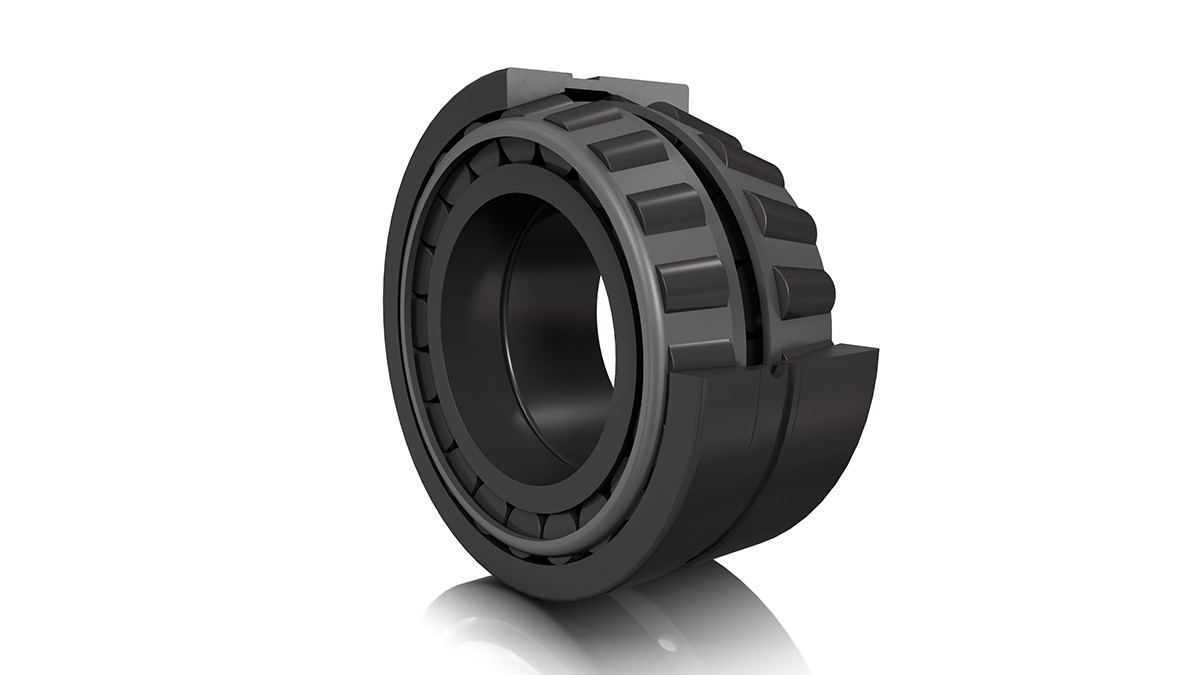

Cuscinetti a rulli conici a due corone
Vantaggi
- Lunga durata
- Elevata sicurezza operativa e tempi di montaggio ridotti grazie al gioco del cuscinetto preimpostato
- Supporto sicuro di carichi radiali e assiali
- Design del cuscinetto compatto
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
Caratteristiche
- Cuscinetto bloccato
- Rivestimento in Durotect B
Cuscinetti a rulli cilindrici FAG
Vantaggi
- Assorbimento sicuro dei carichi radiali
- Elevata sicurezza d’esercizio
- Montaggio semplificato grazie alla scomponibilità
- Momenti di attrito ridotti
- Idoneità a elevate velocità di rotazione
- Comportamento di assestamento migliorato
- Maggiore protezione dal fenomeno del White Etching Cracks (WEC)
- Funzione di cuscinetto libero interna al cuscinetto
Caratteristiche
- Cuscinetto libero
- Scomponibile
- Rivestimento in Durotect B
- Qualità X-life

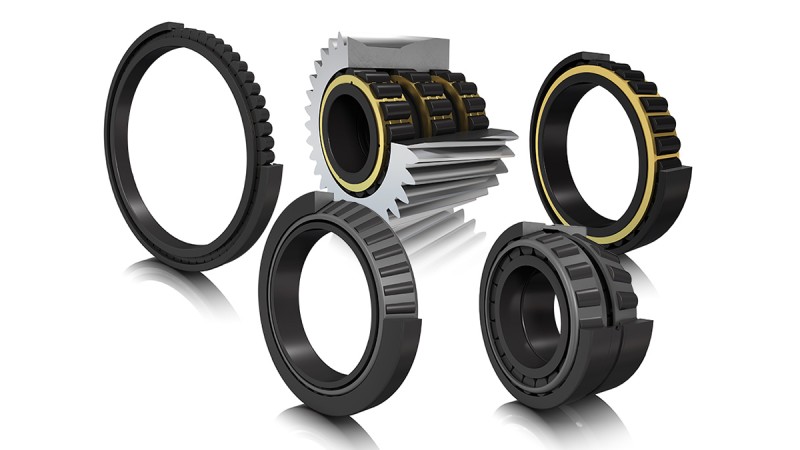

Cuscinetti per riduttori di efficacia comprovata
Con la serie consigliata, Schaeffler offre una vasta scelta di cuscinetti per riduttori che ben si adattano alle turbine eoliche.
Vantaggi
- Prodotti che sono già stati positivamente testati
- Processi di sviluppo più rapidi
- Maggiore disponibilità
- Possibilità di preselezione direttamente da parte dei Clienti
