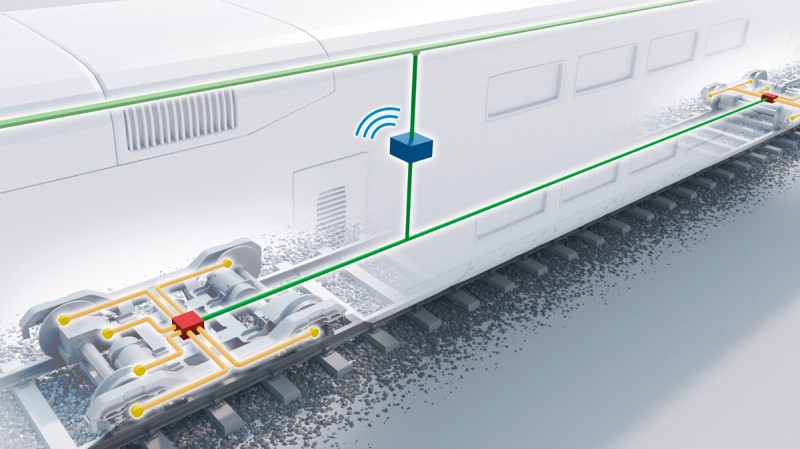

Schaeffler ha sviluppato un sistema di condition monitoring (CMS) con software intelligente ed una connessione cloud per il monitoraggio digitale e la manutenzione ottimizzata di carrelli interamente motorizzati nei treni per il trasporto passeggeri. Questo permette maggiori velocità medie, maggiori distanze e intervalli di manutenzione più lunghi, aumentando allo stesso tempo l’affidabilità operativa.

Ovunque si trovi, l’operatore/tecnico della manutenzione può monitorare lo stato dei singoli cuscinetti per boccole o di sale montate complete e carrelli tramite una connessione internet.

Una fornitura di elettricità indipendente per i carri merce

Generalmente i carri merce di oggi non hanno una loro dotazione elettrica. Allo stesso tempo, tuttavia, moderne funzioni come il GPS e il condition monitoring implicano che l’elettrificazione sia un must.

Il generatore per boccole di Schaeffler fornisce una riserva di energia indipendente ed affidabile per ogni applicazione ferroviaria.

Il sistema è montato con una flangia direttamente sulla boccola e può anche essere montato a posteriori sui carri merce già in uso – il che significa che dà un contributo significativo al miglioramento dell’efficienza del traffico del trasporto merci ferroviario.

Sostituzione e montaggio

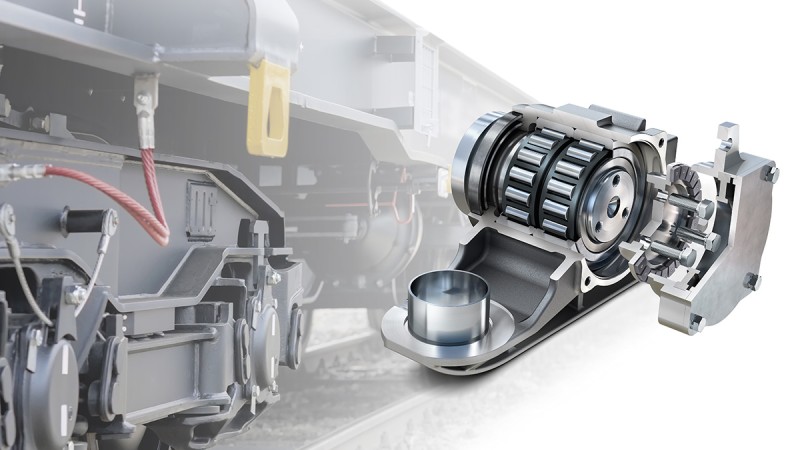

In entrambe le versioni del generatore per boccole, le varie componenti del generatore si trovano nella terminazione superiore di un supporto standard (UIC/Y25) e sono posti o avvitati nel rivestimento del supporto. Questo significa che il sistema si adatta nello spazio disponibile e può essere installato come sostituzione 1-to-1 per i componenti di supporti standard.

Funzione
Mentre i magneti che sono integrati nella terminazione superiore funzionano come un rotore mentre l’assale ruota, le bobine nel rivestimento del supporto rimangono ferme e agiscono come statore. L’elettricità prodotta viene conservata in un accumulatore ed è pertanto disponibile quando il veicolo è fermo.

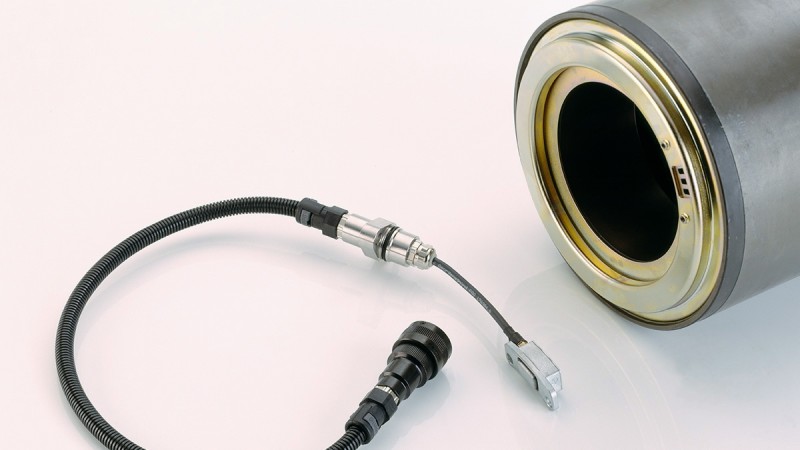

Il kit di sensori FAG è utilizzato in tutto il mondo per la misurazione di dati d’esercizio sui cuscinetti per boccole. Esso è ottimizzato per l’impiego con cuscinetti FAG TAROL per la rilevazione di un numero di giri fino a 2500, direzione di rotazione e temperatura dei cuscinetti. Per la misurazione della temperatura possono essere impiegati fino a due sensori di temperatura indipendenti l’uno dall’altro. La misurazione dell’accelerazione in direzione radiale e assiale è possibile come optional. Il kit di sensori FAG è esente da usura e soddisfa i requisiti di compatibilità elettromagnetica e protezione da sovratensioni maggiori.
