Schaeffler alla AMB 2022, Padiglione C2, Stand E21 Schaeffler integra il portafoglio di cuscinetti con un sistema di misura angolare per tavole rotanti ad alta velocità

13/09/2022 | Schweinfurt/Stuttgart

• Sistema di misurazione angolare incrementale ora disponibile come optional per i cuscinetti assiali a sfere a contatto obliquo della serie ZKLDF
• Il sistema di misurazione angolare integrato nel supporto della tavola rotante offre un'altissima precisione e un montaggio estremamente semplice
• Nessuna restrizione sul diametro dell'albero cavo anche con il sistema di misurazione

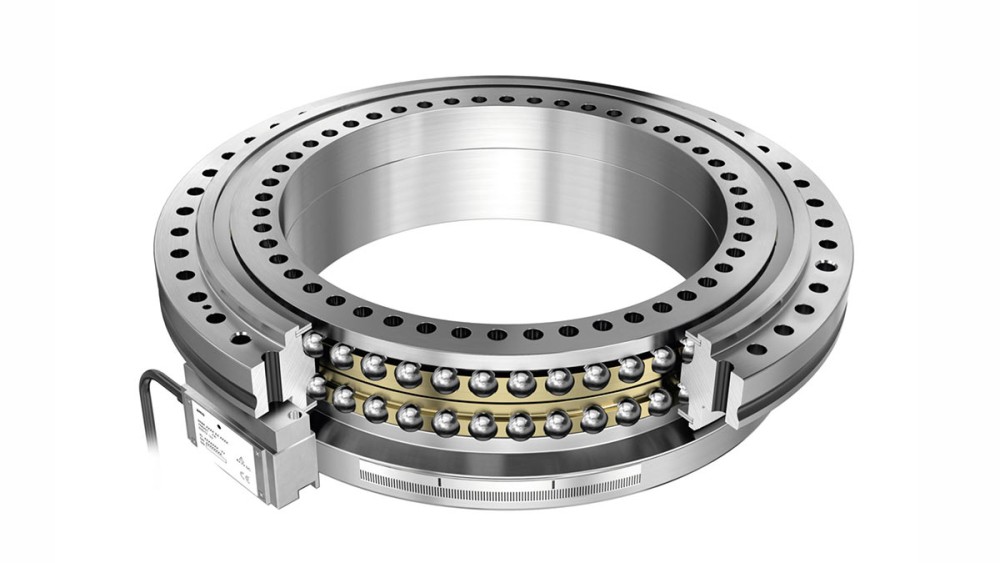

Schaeffler ha presentato alla AMB 2022 di Stoccarda i cuscinetti assiali a sfere a contatto obliquo della serie ZKLDF con sistema di misura angolare incrementale integrato opzionale (ZKLDFMI). Grazie alla loro idoneità a velocità molto elevate, alla bassa coppia di distacco e ai bassi livelli di attrito, i cuscinetti di tipo ZKLDF sono preferibilmente utilizzati nelle macchine utensili ad alta velocità per la lavorazione di metalli non ferrosi, plastica e legno. Anche le tavole rotanti altamente dinamiche nell'automazione industriale sono un campo di applicazione preferenziale. Poiché i cuscinetti ZKLDF negli assi rotanti sono quasi sempre combinati con azionamenti diretti, l'integrazione di un sistema di misura angolare era un passo logico. Come per tutti gli altri sistemi di misurazione angolare di Schaeffler per il settore delle macchine utensili, anche nei cuscinetti ZKLDFMI viene utilizzato un sistema di misurazione angolare induttivo AMOSIN®.

Una soluzione integrata nel cuscinetto con molteplici vantaggi

La scala dimensionale dei sistemi di misura angolari AMOSIN® è applicata all'anello interno del cuscinetto, rettificato con precisione e perfettamente funzionante. La massima precisione di misura si ottiene posizionando il sistema di misura sul piano del cuscinetto. La testa di misura è avvitata direttamente sull'anello esterno del cuscinetto fisso. Il sistema di misura induttivo è particolarmente resistente ai lubrificanti e ai campi magnetici. La velocità massima del cuscinetto ZKLDF può essere sfruttata appieno grazie all'elevata frequenza di uscita della testa di misura incrementale. Il passaggio centrale non è influenzato dal sistema di misura, il che garantisce una libertà di progettazione per i passaggi dei fluidi.

Il sistema incrementale è dotato di indici di riferimento codificati in base alla distanza. Pertanto, sebbene chi controlla debba eseguire una corsa di riferimento alla prima accensione, tale corsa è molto breve, in quanto lo scanner deve solo passare sopra i due punti di riferimento. Una volta completata la corsa di riferimento, si conosce la posizione angolare assoluta e si può iniziare la lavorazione.
