Albero del rotore
Carichi fortemente dinamici
La soluzione ideale per tutti i progetti di supporto
Il supporto dell’albero del rotore ricopre un ruolo di grande importanza. Qui agiscono direttamente tutte le forze generate dal vento. I cuscinetti volventi sono sottoposti a carichi e a condizioni di esercizio estremamente dinamici. Schaeffler sviluppa insieme ai propri clienti i supporti più efficienti.
Sistema di supporto dell’albero

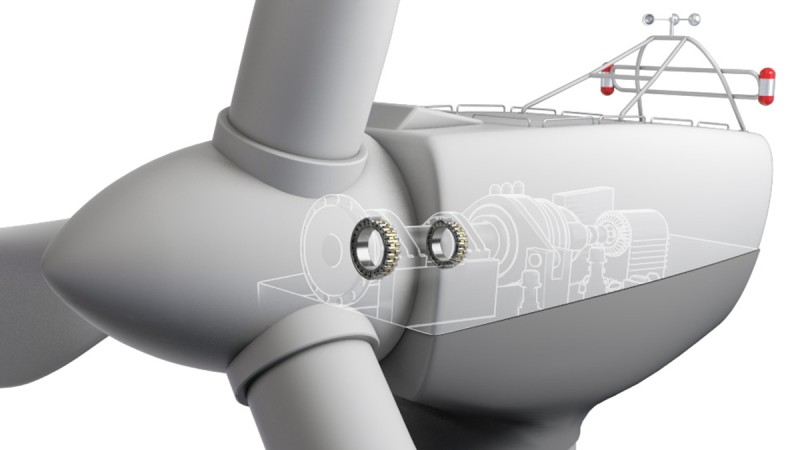

Se i cuscinetti liberi e bloccati vengono alloggiati in sedi separate, oltre alla curvatura dell'albero può essere utilizzata la sola tipologia dei cuscinetti orientabili, a causa delle imprecisioni di montaggio e di produzione.

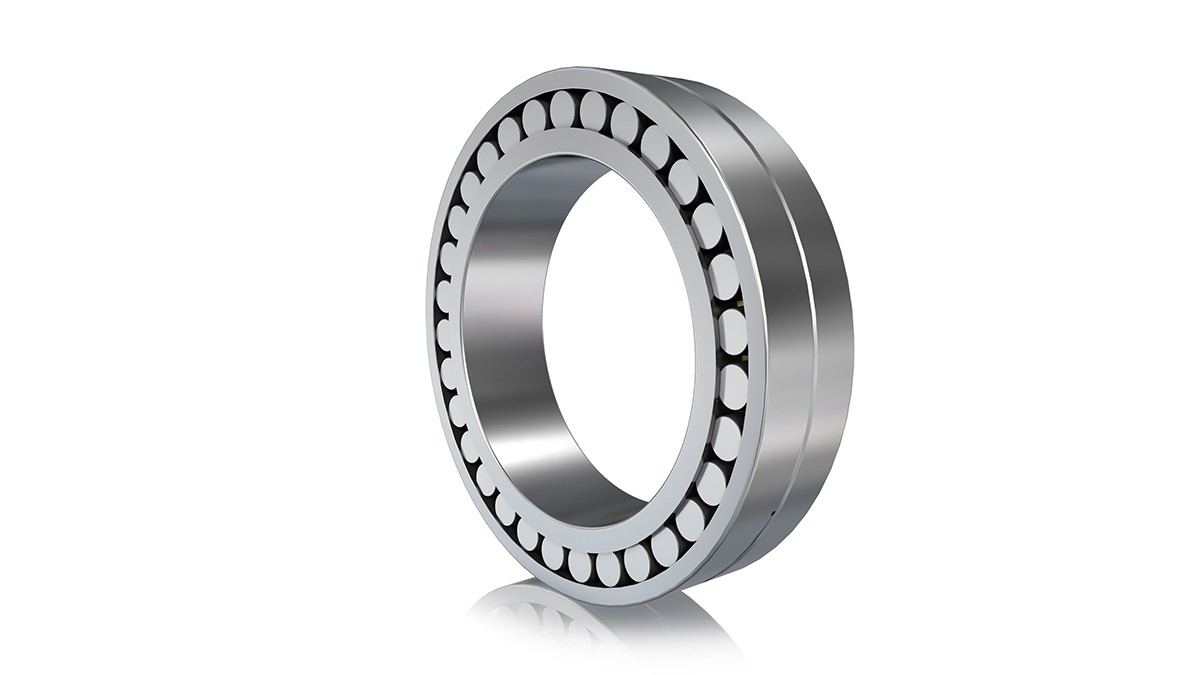

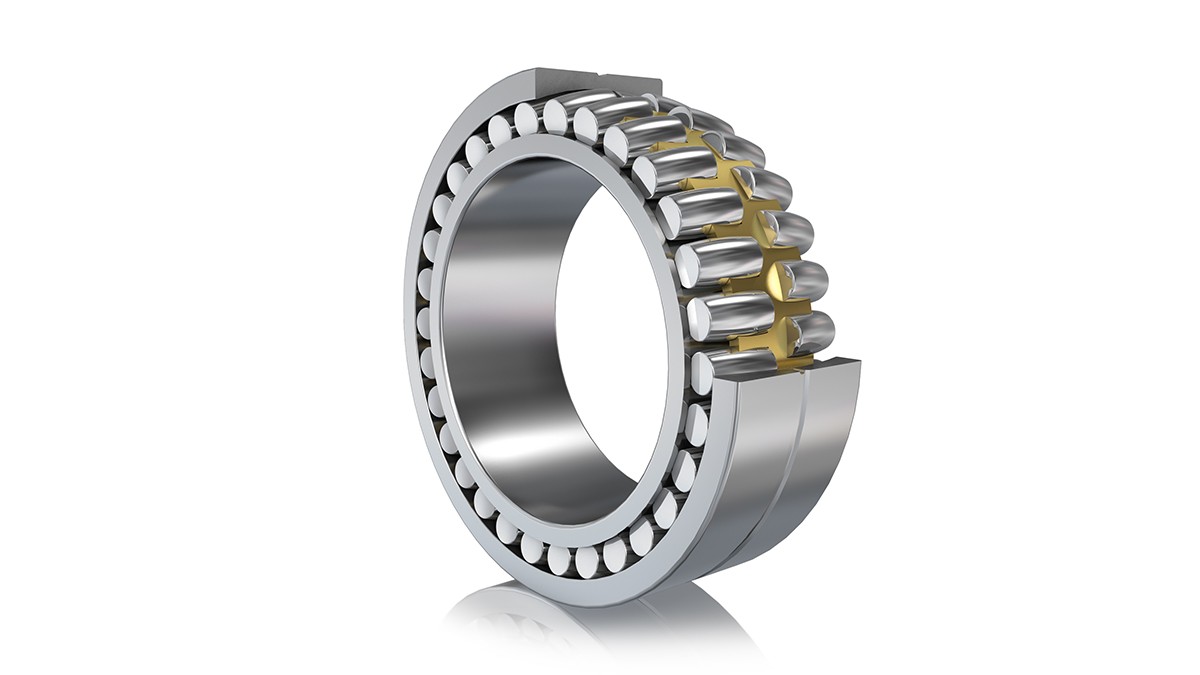

Cuscinetti radiali orientabili a rulli FAG (cuscinetti liberi)
Vantaggi
- Lunga durata
- Idoneità a condizioni estreme
- Compensazione di errori di allineamento e curvatura dell’albero
- Lubrificazione semplice
Caratteristiche
- Gabbia massiccia di ottone
- Gioco del cuscinetto adattato
- Attrito ridotto
Potete trovare i cuscinetti radiali orientabili a rulli in versione standard sul nostro catalogo GL1.
Cuscinetti radiali orientabili a rulli FAG ottimizzati (cuscinetti bloccati)
Il cuscinetto bloccato è sottoposto a carichi assiali particolarmente elevati per effetto delle forze del vento. Abbiamo ottimizzato i nostri cuscinetti radiali orientabili a rulli standard per meglio soddisfare le esigenze specifiche del settore eolico.
Vantaggi
- Riduzione delle vibrazioni nella linea di trasmissione grazie a una maggiore rigidezza assiale del cuscinetto
- Maggiore robustezza del cuscinetto grazie alla riduzione dei parametri di pressione e usura
Caratteristiche
Costruzione interna ottimizzata per l’applicazione
- Gioco del cuscinetto adattato
- Osculazione ristretta
- Bordo centrale rigido
- Corpi volventi profilati
- Qualità X-life

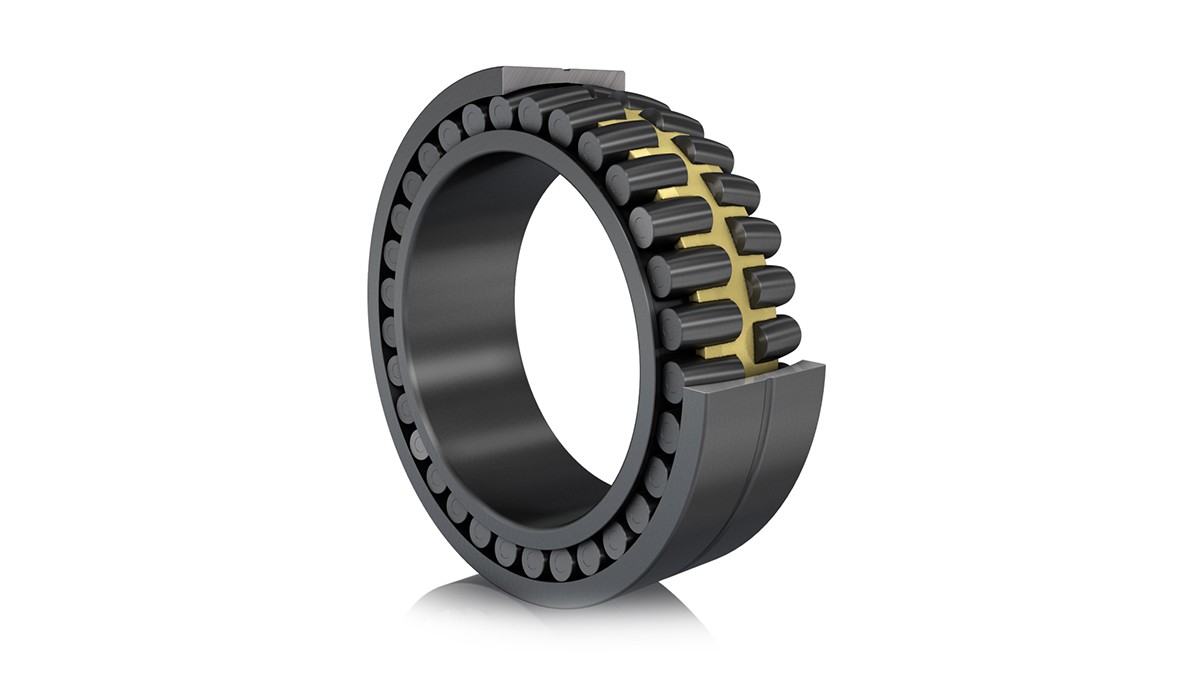

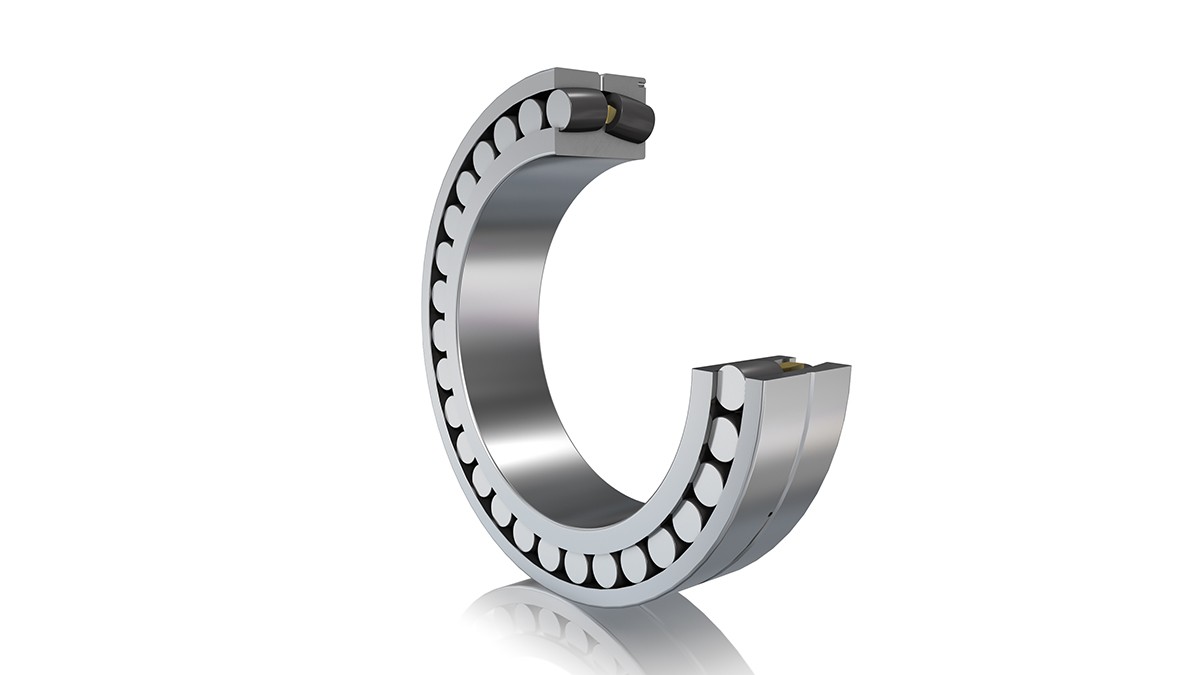

Cuscinetti radiali orientabili a rulli asimmetrici FAG (cuscinetti bloccati)
Design asimmetrico per una portata assiale ancora più elevata
Oltre all’ottimizzazione della geometria interna, abbiamo sviluppato il cuscinetto radiale orientabile a rulli per aumentare la durata di esercizio negli impianti eolici. Grazie al design asimmetrico del cuscinetto è possibile aumentare significativamente la portata assiale. Il cuscinetto radiale orientabile a rulli asimmetrico ha un angolo di pressione maggiore sulla corona più caricata assialmente e un angolo di pressione minore sulla corona più caricata radialmente.
Vantaggi
- Riduzione delle vibrazioni nella linea di trasmissione grazie a una rigidezza assiale del cuscinetto ulteriormente incrementata
- Maggiore robustezza del cuscinetto grazie a un’ulteriore riduzione dei parametri di pressione e usura
Caratteristiche
- Angolo di pressione asimmetrico
- Gioco del cuscinetto adattato
- Osculazione ristretta
- Corpi volventi profilati
- Bordo centrale rigido
Caratteristiche personalizzate per il cliente per una durata d’esercizio maggiore
I cuscinetti radiali orientabili a rulli personalizzati per il cliente possono essere forniti con le seguenti caratteristiche:
- Durotect B per contrastare il fenomeno del White Etching Cracks
- Triondur C per ridurre l’usura causata da attriti misti
- Diametro del foro adattato per una sostituzione professionale del cuscinetto
- Schaeffler Wind Power Standard per una maggiore affidabilità
Animazione tecnica “Cuscinetti radiali orientabili a rulli FAG - cuscinetti rotore per turbine eoliche”
Sistema di supporto del mozzo

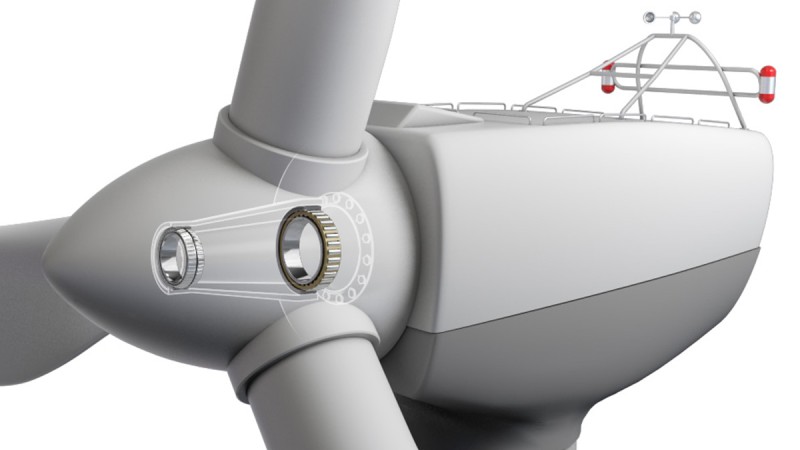

Se i cuscinetti liberi e quelli bloccati sono posizionati in un alloggiamento comune, le sedi dei cuscinetti possono venire lavorate esattamente l’una rispetto all’altra, in modo tale che possano essere prese in considerazione anche tipologie di cuscinetti non orientabili. La configurazione supporto bloccato/libero è costituita da un cuscinetto a rulli conici a due corone e da un cuscinetto a rulli cilindrici. Nella variante di supporto “registrato” vengono montati due cuscinetti a rulli conici.

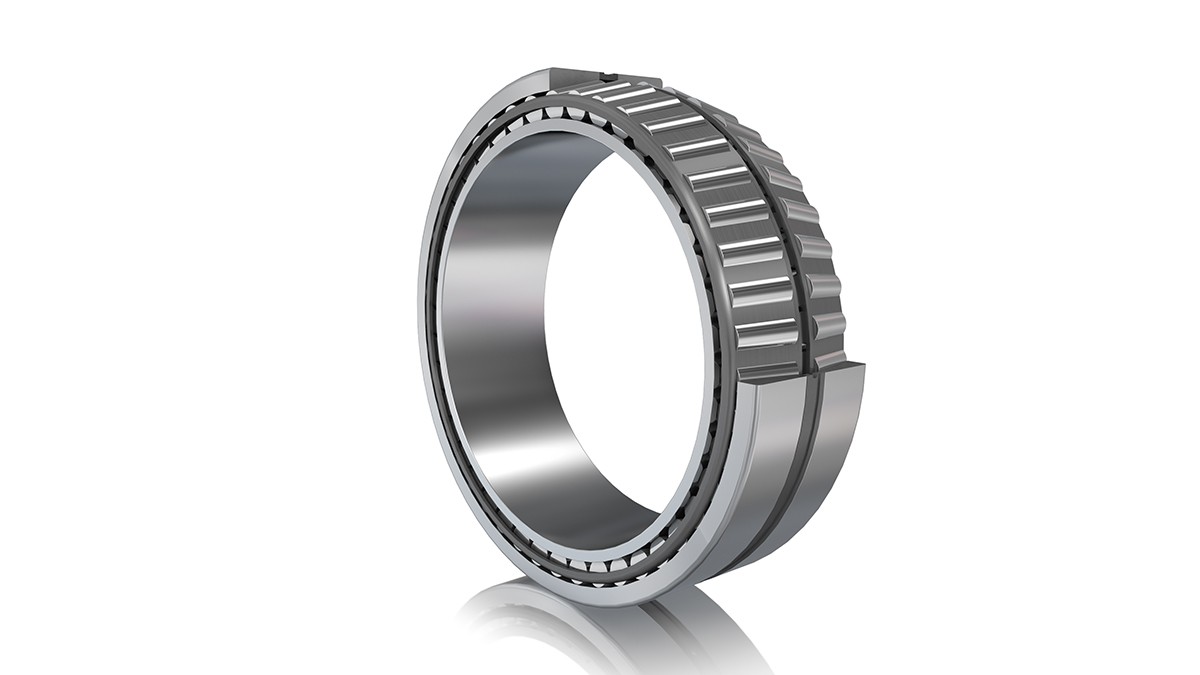

Cuscinetto a rulli conici FAG a due corone (cuscinetto bloccato)
Vantaggi
- Lunga durata
- Elevata sicurezza operativa e tempi di montaggio ridotti grazie al gioco del cuscinetto preimpostato
- Gioco del cuscinetto e angolo di pressione regolabile in modo ottimale
- Guida assiale del rotore stretta
- Design del cuscinetto compatto
- Elevata capacità di carico
- Elevata rigidezza
Caratteristiche
- Costruzione interna ottimizzata per l’applicazione
- Gioco del cuscinetto preimpostato
- Geometria interna ottimizzata per una maggiore resistenza all’usura e ai ribaltamenti

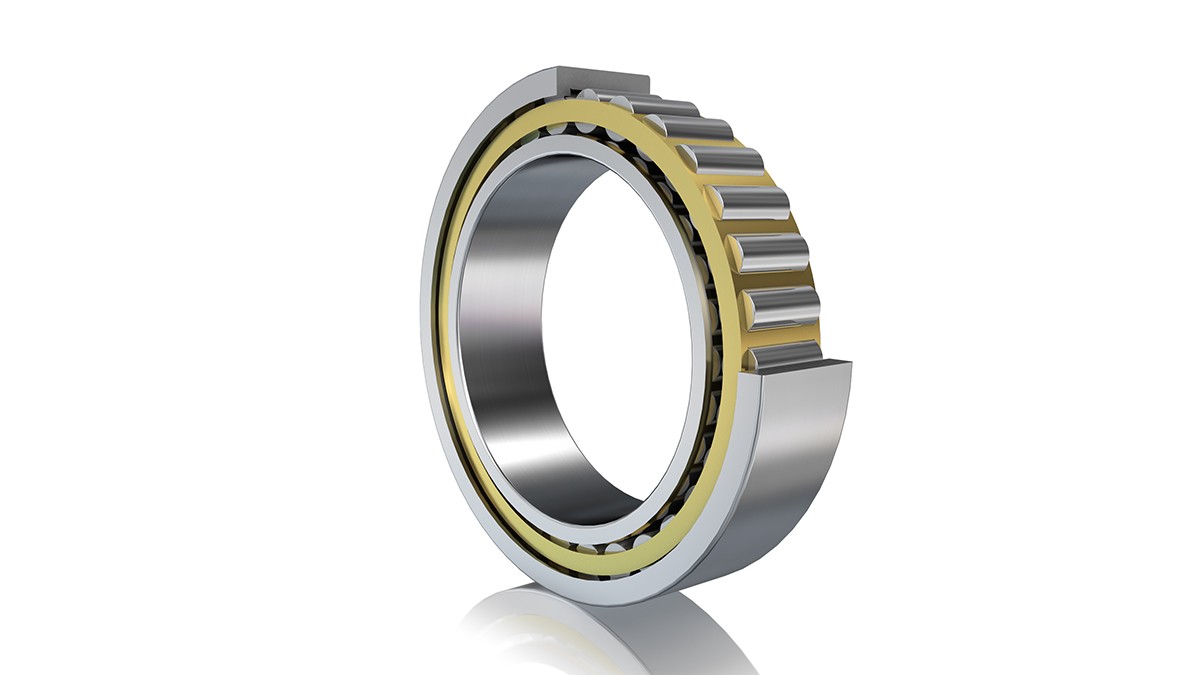

Cuscinetti a rulli cilindrici FAG (cuscinetti liberi)
Vantaggi
- Cuscinetto libero ideale: tutti i movimenti assiali si verificano all’interno del cuscinetto senza influenzarne negativamente la cinematica.
- Elevata capacità di carico radiale
- Elevata rigidezza radiale
Caratteristiche
- Gioco del cuscinetto preimpostato
- Geometria interna ottimizzata per una maggiore resistenza all’usura e ai ribaltamenti

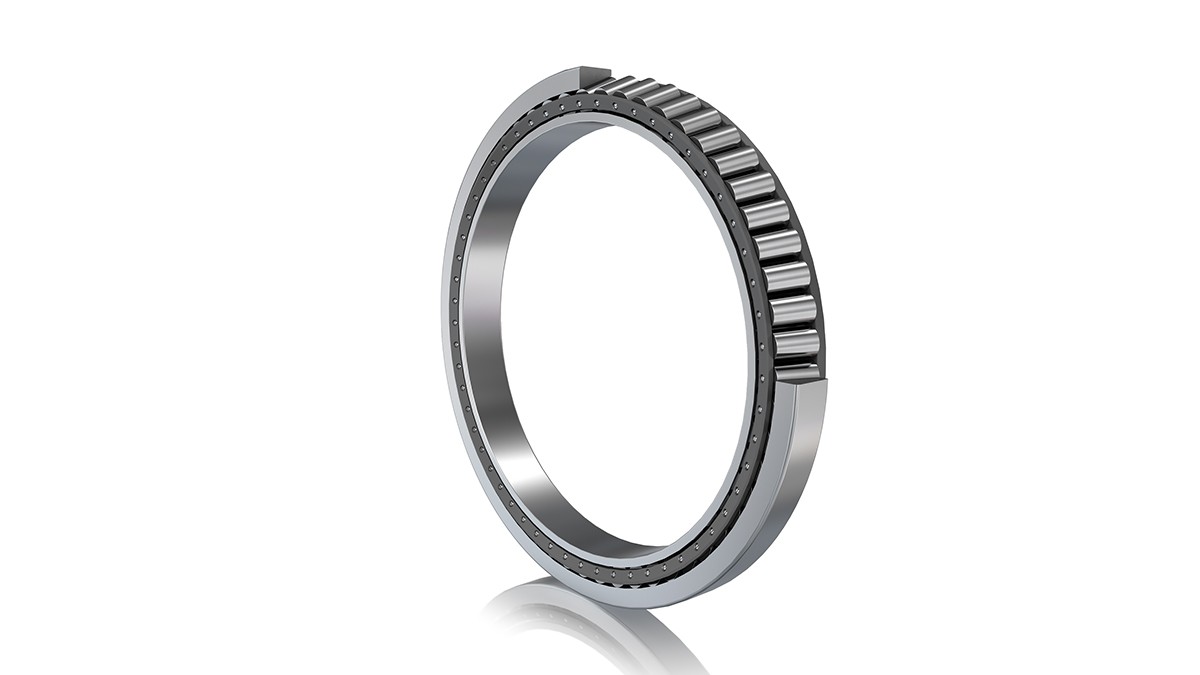

Cuscinetti a rulli conici (supporto registrato)
Vantaggi
- Peso ridotto
- Elevata rigidezza
- Guida assiale del rotore stretta
Caratteristiche
- Design del cuscinetto compatto
- Elevata capacità di carico
- Regolazione ottimale dell’angolo di pressione

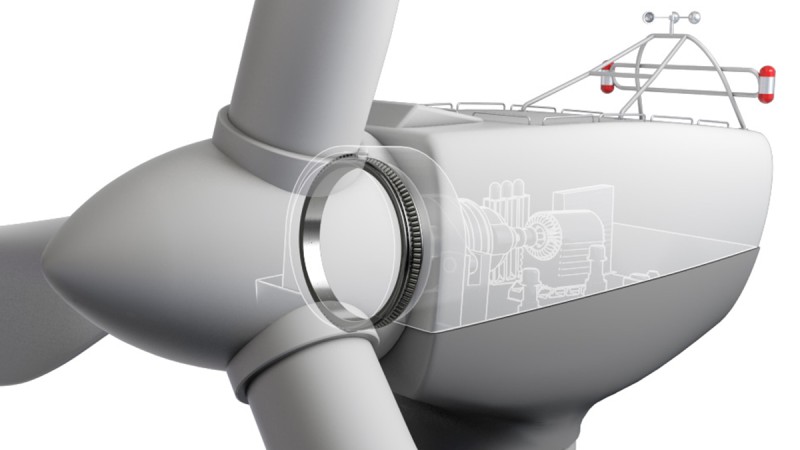

Cuscinetto a rulli conici a due corone in disposizione a O
Nella soluzione a cuscinetto singolo il rotore viene supportato da un cuscinetto singolo a due corone di rulli conici in disposizione a O, in grado di supportare tutte le forze e i momenti. Le dimensioni dei cuscinetti grandi raggiungono più di 400 mm di larghezza e più di 3000 mm di diametro esterno.

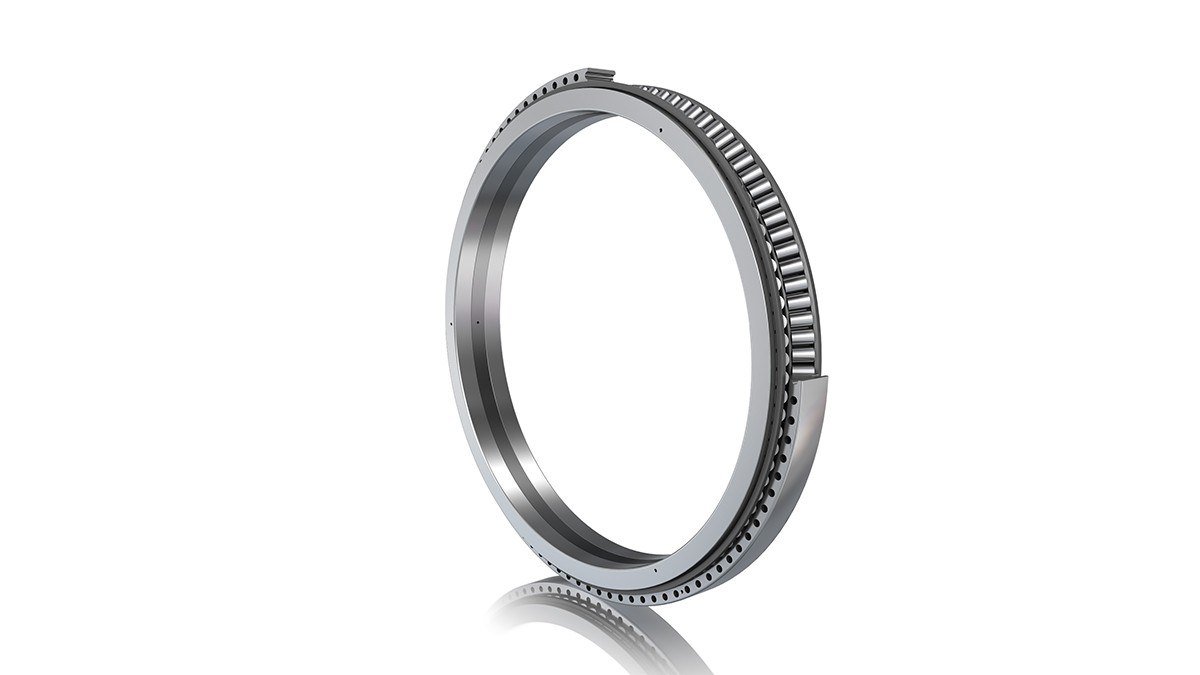

Cuscinetto a rulli conici FAG a due corone (cuscinetto per momenti ribaltanti)
Vantaggi
- Lunga durata
- Elevata sicurezza operativa e tempi di montaggio ridotti grazie al gioco del cuscinetto preimpostato
- Guida assiale del rotore stretta
- Possibilità di un gruppo propulsore dal design compatto
Caratteristiche
- Cuscinetto a rulli conici a due corone in disposizione a O con ampio angolo di pressione
- Tutte le forze e i momenti vengono assorbiti da un singolo cuscinetto.
- Regolazione ottimale del gioco del cuscinetto e, al contempo, maggiore capacità di assorbimento dei momenti
- Gioco del cuscinetto preimpostato

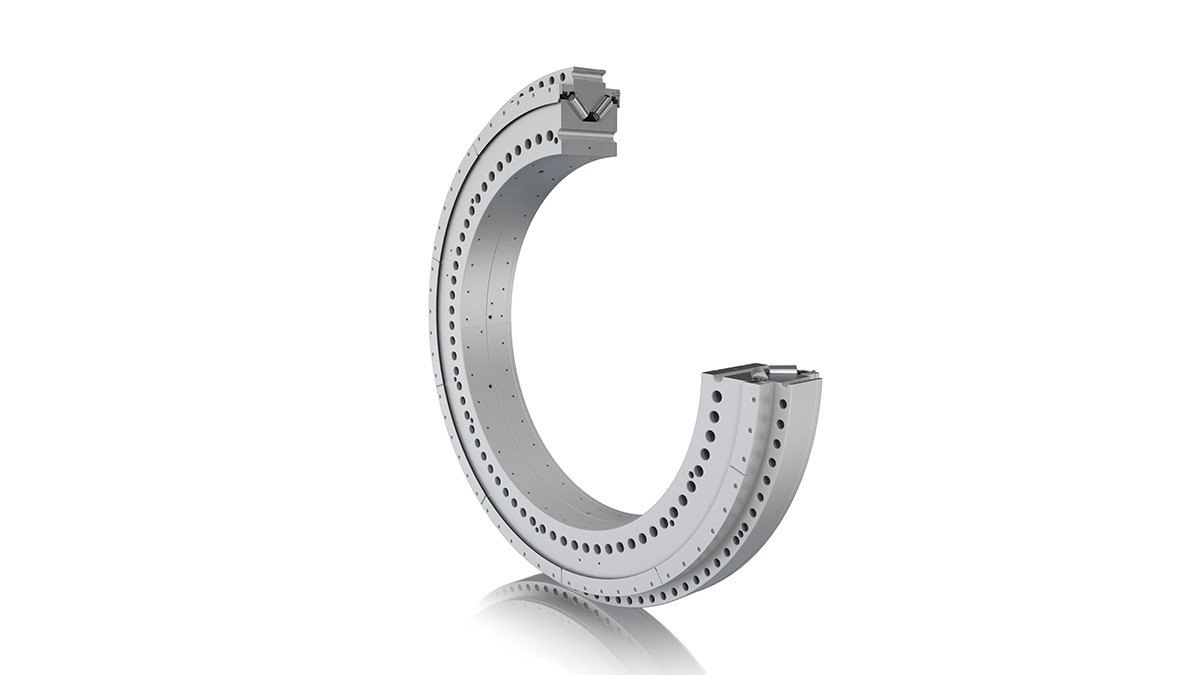

Cuscinetto a rulli conici a due corone (cuscinetti flangiati)
Vantaggi
- Lunga durata
- Elevata sicurezza operativa e tempi di montaggio ridotti grazie al gioco del cuscinetto preimpostato
- Montaggio semplice grazie alle unità premontate dei cuscinetti del rotore
- Guida assiale del rotore stretta
- Possibilità di un gruppo propulsore dal design compatto
Caratteristiche
- Cuscinetto a rulli conici a due corone in disposizione a O con ampio angolo di pressione
- Tutte le forze e i momenti vengono assorbiti da un singolo cuscinetto.
- Regolazione ottimale del gioco del cuscinetto e, al contempo, maggiore capacità di assorbimento dei momenti
- Unità del cuscinetto premontate (con tenuta e ingrassata)
- Rivestimento anticorrosione dei componenti
