Eolico

Tracciabilità del vento e regolazione delle pale

Regolazione della potenza dell’impianto a energia eolica

Mobilità a lungo termine

Gli impianti eolici devono adattare in modo ottimale il loro orientamento al vento per evitare carichi estremi e operare in modo economico. Le turbine eoliche moderne si adattano automaticamente grazie a sistemi attivi con propulsori azimutali e riduttori.


Le trasmissioni girevoli ruotano la navicella in direzione del vento o nella direzione opposta a esso. Vengono utilizzati per allineare l’alloggiamento delle turbine in modo che le superfici del rotore siano perpendicolari al vento.


Per la regolazione della potenza dell’impianto a energia eolica, l’angolo della pala deve sempre essere adattato in modo ottimale alla velocità del vento attraverso il movimento rotatorio del cuscinetto della pala. La regolazione della pala del rotore può avvenire mediante comandi elettrici o idraulici. Schaeffler offre supporti per entrambi i sistemi.

Azimuth Drive / Pitch Drive

Albero di trasmissione, supporti dei satelliti e albero di uscita

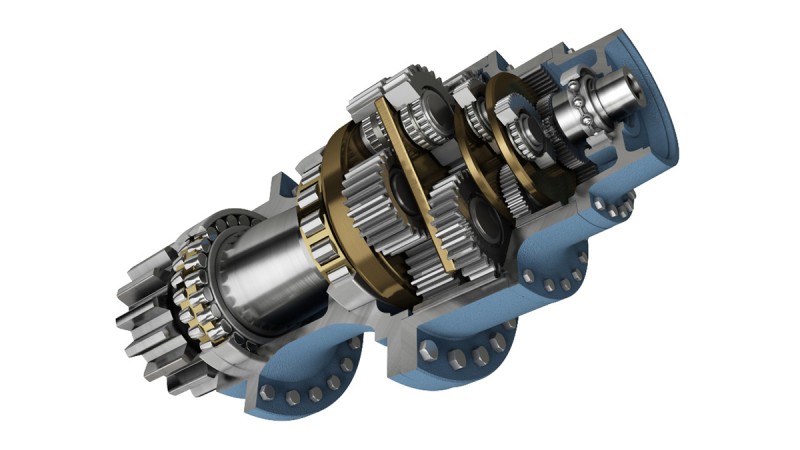

Riduttori girevoli
Riduttori girevoli

Schaeffler offre supporti per le trasmissioni girevoli che regolano navicella e angolo della pala in un’unica soluzione.

Sfide per i cuscinetti:

  • carico elevato
  • movimento oscillatorio
  • vibrazione

Albero di trasmissione

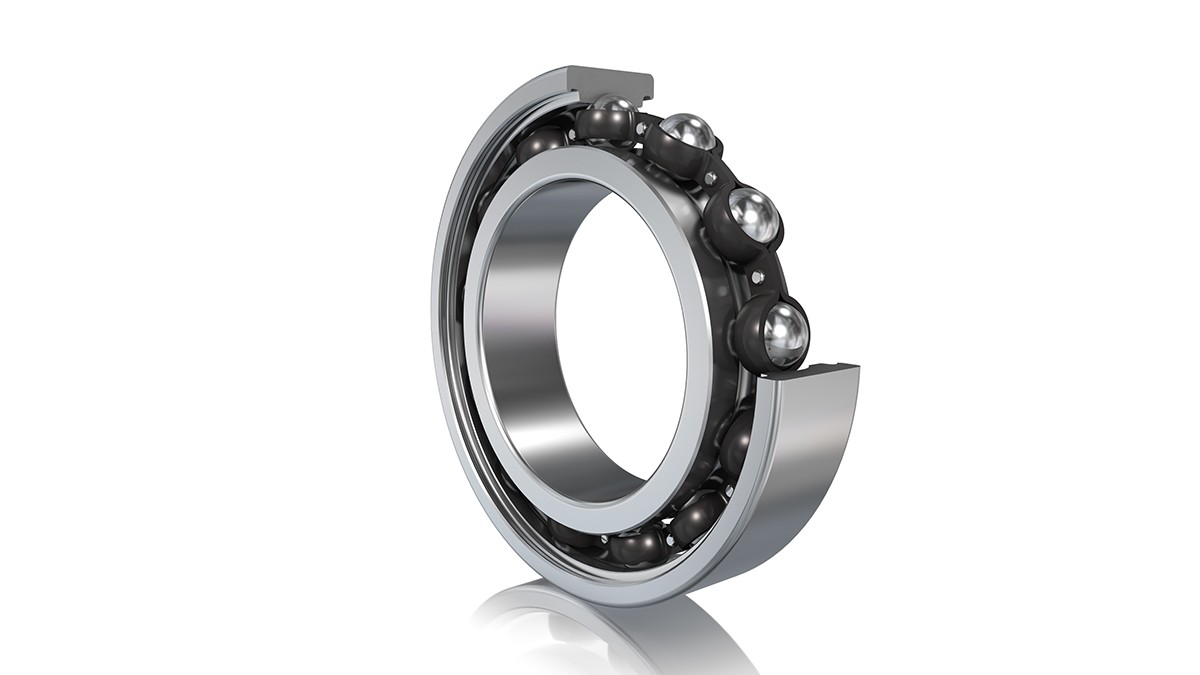

Albero di trasmissione: Cuscinetti a sfere a gola profonda FAG
Cuscinetti a sfere a gola profonda FAG
Vantaggi
  • Numeri di giri elevato
  • Ridotta generazione di calore
  • Minore consumo di energia/maggiore efficienza
  • Costi complessivamente più ridotti

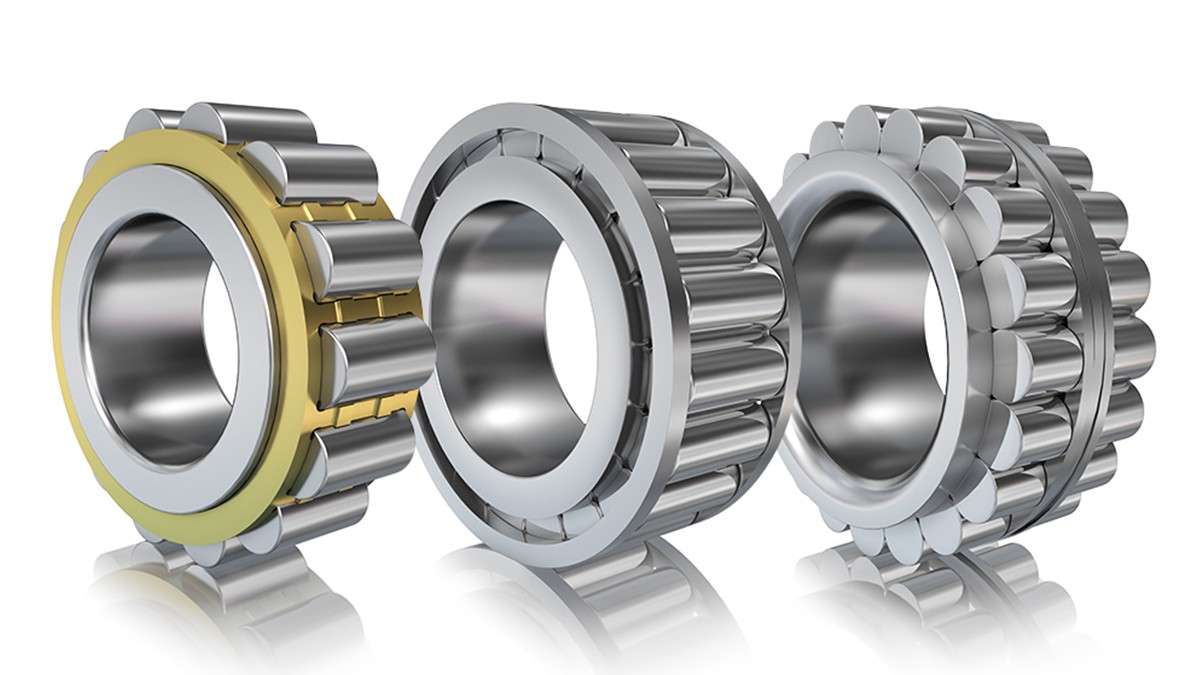

Supporti dei satelliti

Supporti dei satelliti: Cuscinetti a rulli cilindrici FAG RN (supporto diretto), cuscinetti a rulli cilindrici INA a pieno riempimento RSL (supporto diretto), cuscinetti a rulli cilindrici INA a pieno riempimento a due corone RSL (supporto diretto)
Cuscinetti a rulli cilindrici FAG RN (supporto diretto), cuscinetti a rulli cilindrici INA a pieno riempimento RSL (supporto diretto), cuscinetti a rulli cilindrici INA a pieno riempimento a due corone RSL (supporto diretto)
Vantaggi
  • Montaggio su riduttori epicicloidali semplificato
  • Soluzioni complessive economicamente vantaggiose
  • Soluzione compatta con massa ottimizzata che facilita il downsizing
  • Elevata capacità di carico radiale
  • Adatto ad elevate accelerazioni (Cuscinetti a rulli cilindrici FAG RN)
  • Elevata densità di potenza (Cuscinetti a rulli cilindrici INA RSL)
Caratteristiche
  • Cuscinetto a rulli cilindrici senza anello esterno
  • Pista di rotolamento integrata nel satellite del riduttore epicicloidale
  • Consolidamento del perno epicicloidale grazie all’ampliamento del raggio su un lato del cuscinetto

Albero di uscita

Albero di uscita: Cuscinetto a rulli cilindrici FAG, cuscinetto radiale orientabile a rulli FAG, cuscinetto a rulli conici FAG
Cuscinetto a rulli cilindrici FAG, cuscinetto radiale orientabile a rulli FAG, cuscinetto a rulli conici FAG
Cuscinetti a rulli cilindrici FAG - Vantaggi
  • Cuscinetto libero con spostamento all’interno del cuscinetto
  • Elevata capacità di carico radiale
  • Montaggio e smontaggio semplificato grazie alla scomponibilità
Cuscinetto radiale orientabile a rulli FAG – Vantaggi
  • Utilizzabile come cuscinetto bloccato o libero
  • Costruzione interna del cuscinetto ottimizzata per requisiti elevati
  • Con adattabilità angolare
Cuscinetto a rulli conici FAG – Vantaggi
  • Guida ristretta degli alberi mediante regolazione senza gioco
  • Elevata rigidezza del cuscinetto grazie ad una base larga di appoggio del vertice del cono di pressione
  • Adatto per elevati carichi radiali e assiali
Regolazione idraulica della pala

Cuscinetto radiale orientabile a rulli e boccola a strisciamento

Cuscinetto radiale orientabile a rulli INA
Cuscinetto radiale orientabile a rulli INA
Boccola a strisciamento INA
Boccola a strisciamento INA
Vantaggi
  • Elevata durata di esercizio
  • Elevata capacità di carico
  • Assenza totale di manutenzione grazie all’ELGOGLIDE
  • Protezione contro la contaminazione
  • Protezione anticorrosione con il rivestimento Corrotect
Caratteristiche
  • Strato di scorrimento ELGOGLIDE
  • Con tenuta su entrambi i lati
