Cuscinetti INA per tavole girevoli YRTSMA

Descrizione prodotto

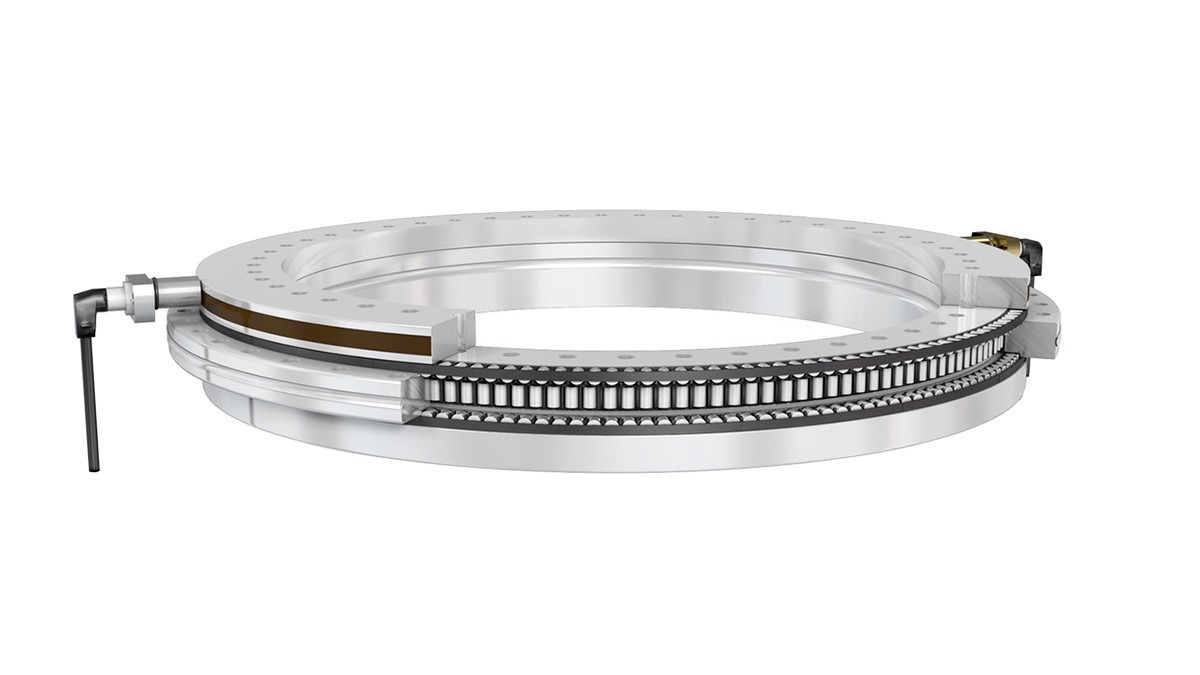

Cuscinetti INA per tavole girevoli YRTSMA

La posizione ideale per l’installazione di un sistema di misura di cuscinetti per tavole girevoli è direttamente nel cuscinetto: con sistemi di misura integrati nel cuscinetto si ottiene una maggiore precisione del sistema piuttosto che con sistemi di misura montati sull’asse, lontano dal cuscinetto. Viene utilizzata la coassialità estremamente precisa del cuscinetto di precisione per assali rotanti YRTSMA.

Il sistema di misurazione induttiva ABSYS (AMO) è basato sulla scansione, in assenza di contatto, di una codifica strutturata, posizionata direttamente sull’anello interno del cuscinetto sotto forma di anello di misurazione. Il sistema elettronico di elaborazione è integrato nella testa di misurazione, consentendo così il collegamento diretto del sistema all’unità di comando. La testa di misurazione che effettua la scansione della codifica è strutturata costruttivamente in modo da poter essere avvitata direttamente sull’anello esterno fisso del cuscinetto e da tenere la distanza corretta dall’anello di misurazione, senza necessità di regolazione. La testa di misurazione è facilmente accessibile dall’esterno e può essere montata o sostituita senza ulteriori regolazioni.

Questa soluzione costruttiva consente inoltre di montare la testa di misurazione e il cavo dopo aver montato il cuscinetto. In questo modo, viene escluso ampiamente il rischio di danneggiamenti dovuti alle operazioni di montaggio.

Caratteristiche:
  • interfaccia assoluta, nessuna corsa per trovare il riferimento
  • Esecuzione ad albero cavo, il centro della macchina resta a disposizione per altri componenti
  • Possibilità di circuiti di regolazione molto dinamici e precisi
  • Riduzione dello spazio costruttivo
  • Semplificazione della costruzione e del montaggio
  • Resistenza agli influssi ambientali, ai lubrificanti e ai lubrorefrigeranti.
Applicazioni:
  • macchine utensili
  • strumenti di misurazione
  • astronomia
  • applicazioni aeronautiche ed aerospaziali
