Unità a ricircolazione di sfere in miniatura

Descrizione prodotto

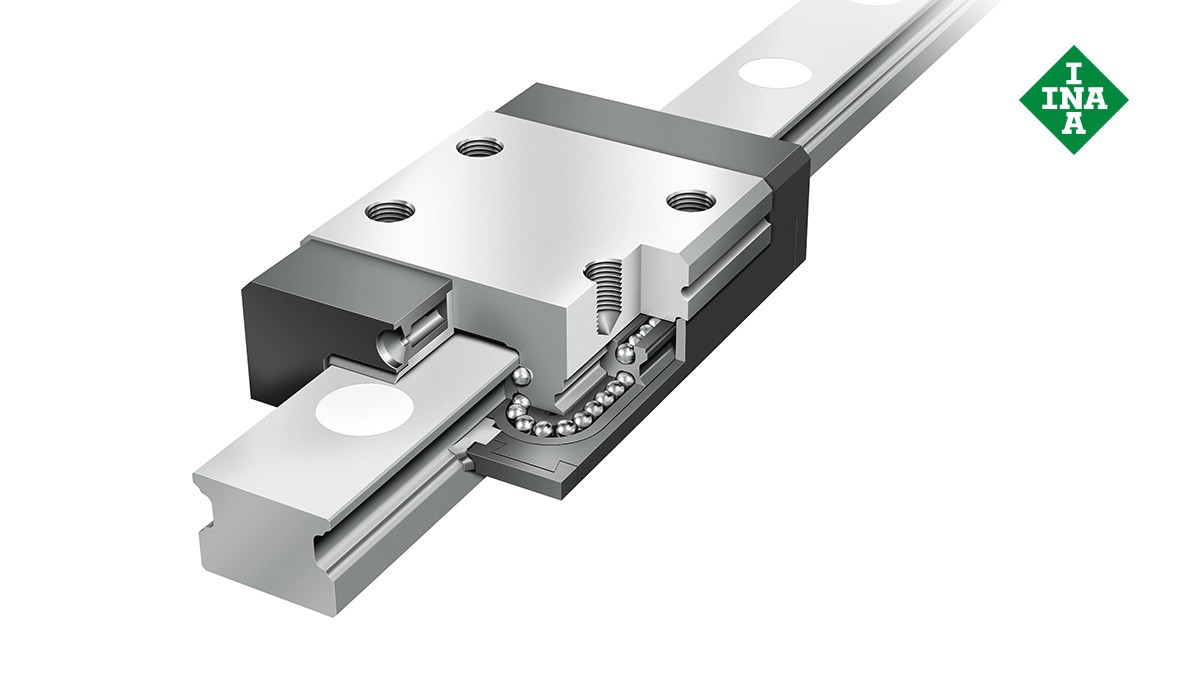

Guide lineari Schaeffler: Unità a ricircolazione di sfere in miniatura

Unità a ricircolazione di sfere in miniatura (a due ranghi di sfere o a quattro ranghi di sfere) sono supporti fissi per movimenti lineari, pre-caricati per corse illimitate. Un’unità si compone di almeno un carrello con un lato di arresto e una rotaia di guida.

Queste unità assorbono forze in tutte le direzioni, non nella direzione del moto, e momenti intorno a tutti gli assi. Nelle unità a due ranghi vi sono due file di corpi volventi a quattro punti di contatto sulle piste di rotolamento. Il KUME...-C dispone di quattro file di corpi volventi con contatto a due punti sulle piste di rotolamento, che trasmettono le forze con un angolo di contatto di 45°.

Le unità a ricircolazione di sfere sono realizzate in acciai utilizzati per i corpi portanti e le rotaie.

medias per i cataloghi di prodotti

Varianti di prodotto

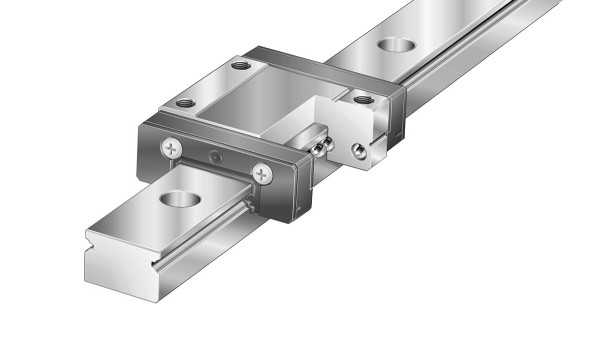

Guide lineari Schaeffler: Unità a ricircolazione a due ranghi di sfere in miniatura

Unità a ricircolazione a due ranghi di sfere in miniatura

Queste guide sono supporti fissi per movimenti lineari, pre-caricati per corse limitate ed illimitate. Hanno una capacità di carico media ed una capacità di carico a momento medio-alta. La loro struttura modulare consente di intercambiare guida e carrello all’interno della medesima classe di precisione e intercambiabilità. Questa possibilità semplifica il montaggio delle guide, facilita l’approvvigionamento di pezzi di ricambio e consente di pianificare le scorte in maniera economica.

I corpi portanti e le guide sono inossidabili. Per proteggere il sistema volvente dalle impurità, i lati frontali dei carrelli sono provvisti di tenute. I carrelli sono ingrassati e possono essere rilubrificati. Le guide e i carrelli sono disponibili anche in esecuzione larga.

medias per i cataloghi di prodotti

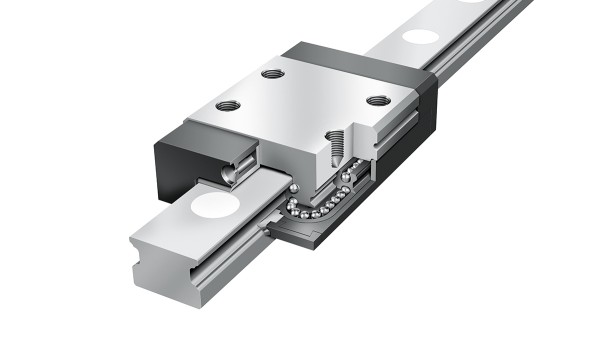

Guide lineari Schaeffler: Unità a ricircolazione a quattro ranghi di sfere in miniatura

Unità a ricircolazione a quattro ranghi di sfere in miniatura

Le unità a ricircolazione a quattro ranghi di sfere in miniatura sono guide pronte per il montaggio concepite per corse illimitate. Hanno una capacità di carico e una rigidezza da elevata a molto elevata.

I corpi portanti e le guide sono inossidabili. Per proteggere il sistema volvente dalle impurità, i lati frontali dei carrelli sono provvisti di tenute. La riserva di lubrificante consente di prolungare gli intervalli di rilubrificazione.

I carrelli sono ingrassati e possono essere rilubrificati.

medias per i cataloghi di prodotti
