Guide ML-/V con cuneo di regolazione e gabbia piana angolare
Descrizione prodotto

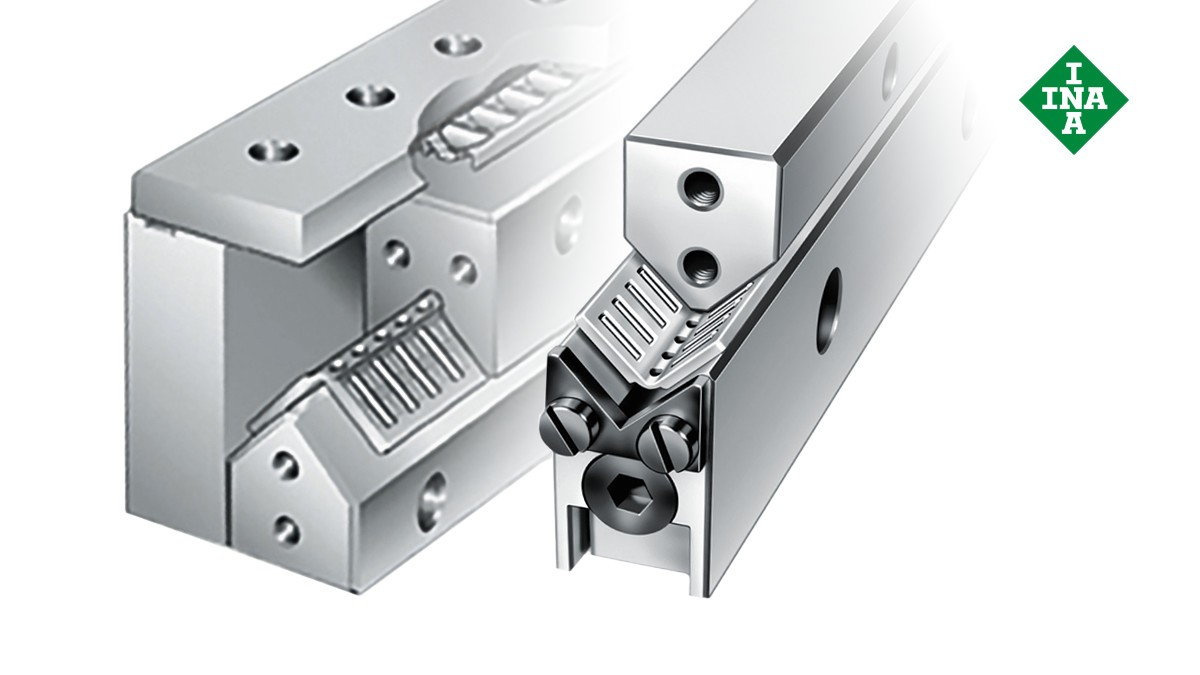

L’esecuzione base è composta dalla coppia di guide ML/V con lardone di registrazione e gabbia piana angolare a rullini. Queste guide vengono precaricate tramite lardone; il lardone distribuisce il precarico in modo uniforme su tutta la lunghezza della guida. L’inclinazione della superficie del lardone è 1,5%. Allo spostamento del lardone di 1 mm, corrisponde una variazione dell’altezza pari a 15 µm. Le guide esistono nelle qualità Q6 e Q10.
Vengono utilizzate gabbie piane angolari a due ranghi di rullini in metallo o in plastica.
