Descrizione prodotto

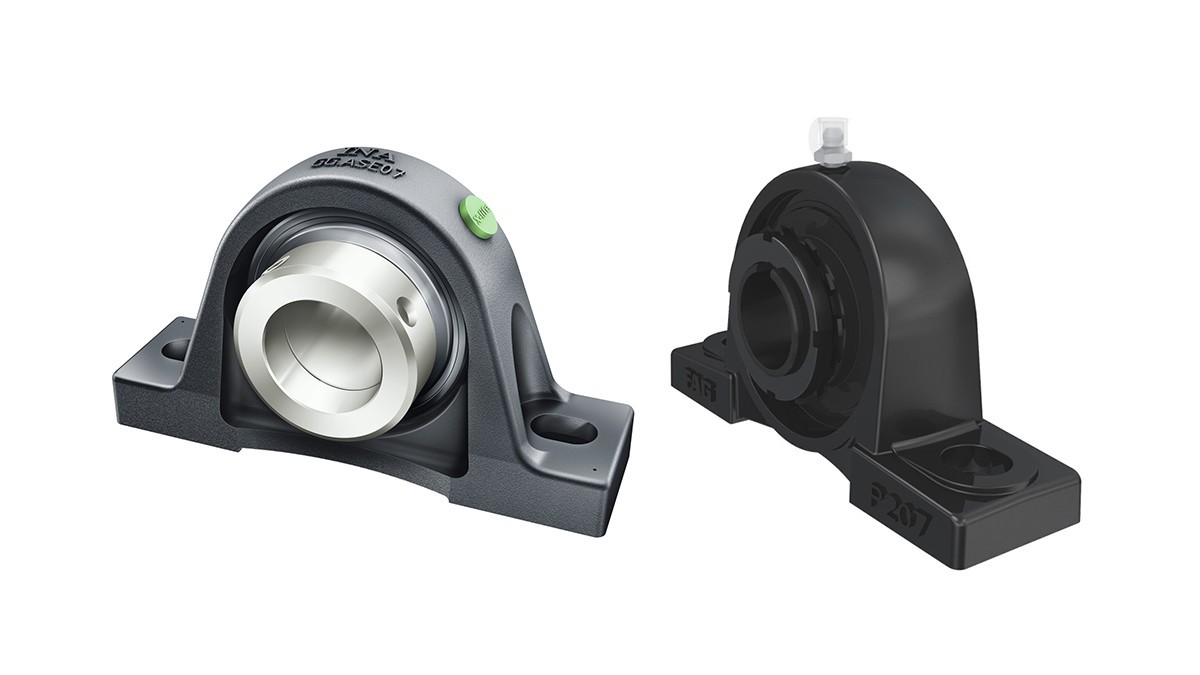

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Supporti

I cuscinetti con anello di bloccaggio e le unità di supporto sono elementi robusti e pronti per il montaggio per la progettazione di cuscinetti economici. Questi prodotti ben collaudati sono forniti in molte serie costruttive e consistono principalmente di un supporto con cuscinetto con anello di bloccaggio.

Il foro del supporto e l’anello esterno del cuscinetto sono sferici e si adattano l’uno all’altro. In questo modo l’anello del cuscinetto nel supporto si adatta al disassamento statico dell’albero. Grazie al loro particolare tipo di montaggio, soprattutto anelli elastici eccentrici o viti interamente filettate, i cuscinetti con anello di bloccaggio possono essere facilmente fissati all’albero. In combinazione con alberi trafilati, sono particolarmente facili da installare.

I cuscinetti con anello di bloccaggio sono dotati di tenute in più parti che proteggono efficacemente il corpo volvente dallo sporco e dall’umidità anche in condizioni d’esercizio difficili e critiche. Schaeffler offre un’ampia gamma di unità di supporto con cuscinetti con anello di bloccaggio. I cuscinetti con anello di bloccaggio si basano su cuscinetti rigidi a sfere a una corona.

medias per i cataloghi di prodotti

Varianti di prodotto
 Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti con anello di bloccaggio INA-Unità di supporto conforme a DIN

Cuscinetti con anello di bloccaggio INA-Unità di supporto conforme a DIN

Le unita’-supporto INA sono disponibili come supporti ritti, supporti a flangia e supporti registrabili in molte esecuzioni diverse. Le unità sono pronte per il montaggio e sono composte da supporti INA in ghisa grigia o lamiera d’acciaio nei quali sono integrati i cuscinetti con anello di bloccaggio INA. Per garantire la funzionalità e la sicurezza in tutte le condizioni di esercizio i cuscinetti e i supporti sono combinati fra loro.

Grazie alla superficie esterna sferica dell’anello esterno del cuscinetto e al foro sferico del supporto, i supporti compensano gli errori statici di allineamento dell’albero; vedere Compensazione degli errori di allineamento. Le unità sono utilizzate prevalentemente come cuscinetti fissi, in caso di basse velocità di rotazione e di carichi ridotti sono adatte però anche come cuscinetti liberi. I supporti vanno avvitati alla costruzione circostante. Per le superfici di avvitamento sono sufficienti ampie tolleranze.

X-life

Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti con anello di bloccaggio INA-Unità di supporto conforme alla normativa JIS

Cuscinetti con anello di bloccaggio INA-Unità di supporto conforme alla normativa JIS

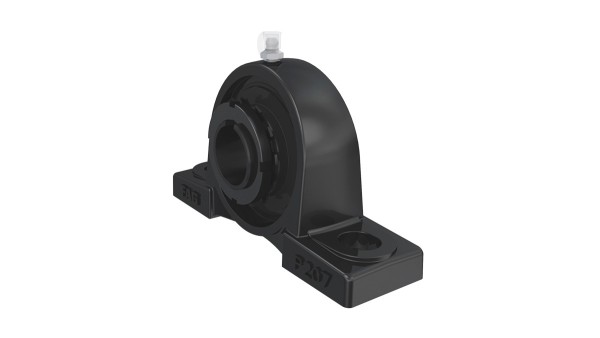

Le nuove unità di supporto con cuscinetti con anello di bloccaggio FAG Black Series di Schaeffler sono sinonimo di facilità di montaggio, elevata silenziosità di funzionamento e affidabilità e pertanto di sistemi di supporto particolarmente economici. Le dimensioni degli alloggiamenti FAG in ghisa grigia con verniciatura di fondo sono conformi alla normativa JIS B 1559. Questi alloggiamenti monopezzo in ghisa sono in grado di assorbire carichi radiali e assiali da medi ad elevati. Il rivestimento in Durotect BS dei cuscinetti con anello di bloccaggio offre una protezione di base contro la corrosione. Le unità di supporto sono particolarmente adatte per applicazioni con carichi da medi a elevati.

medias per i cataloghi di prodotti
Presentazione prodotti interattiva

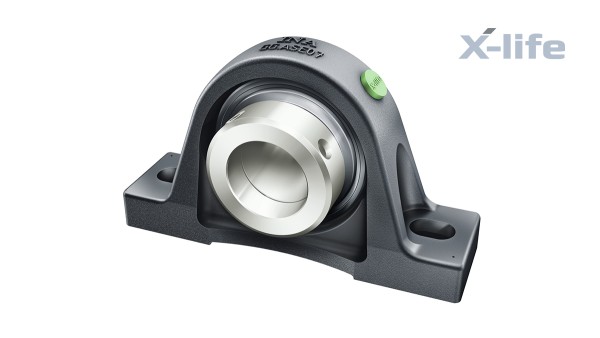

Qualità X-life
X-life Schaeffler

X-life, migliore in termini di misurabilità

In questi particolari cuscinetti la rugosità e la precisione di forma delle piste di rotolamento sono ottimizzate. Questo favorisce una maggiore capacità di carico e di durata. X-life è il marchio di qualità per i prodotti particolarmente performanti dei marchi INA e FAG.

Tali prodotti sono caratterizzati da una durata di vita e d’esercizio maggiori, grazie a coefficienti di carico dinamico più elevati rispetto ai precedenti standard. A parità di carico e di ingombro, la durata di vita e d’esercizio dei cuscinetti X-life è maggiore. Gli intervalli di manutenzione possono essere prolungati.

più informazioni
