Descrizione prodotto

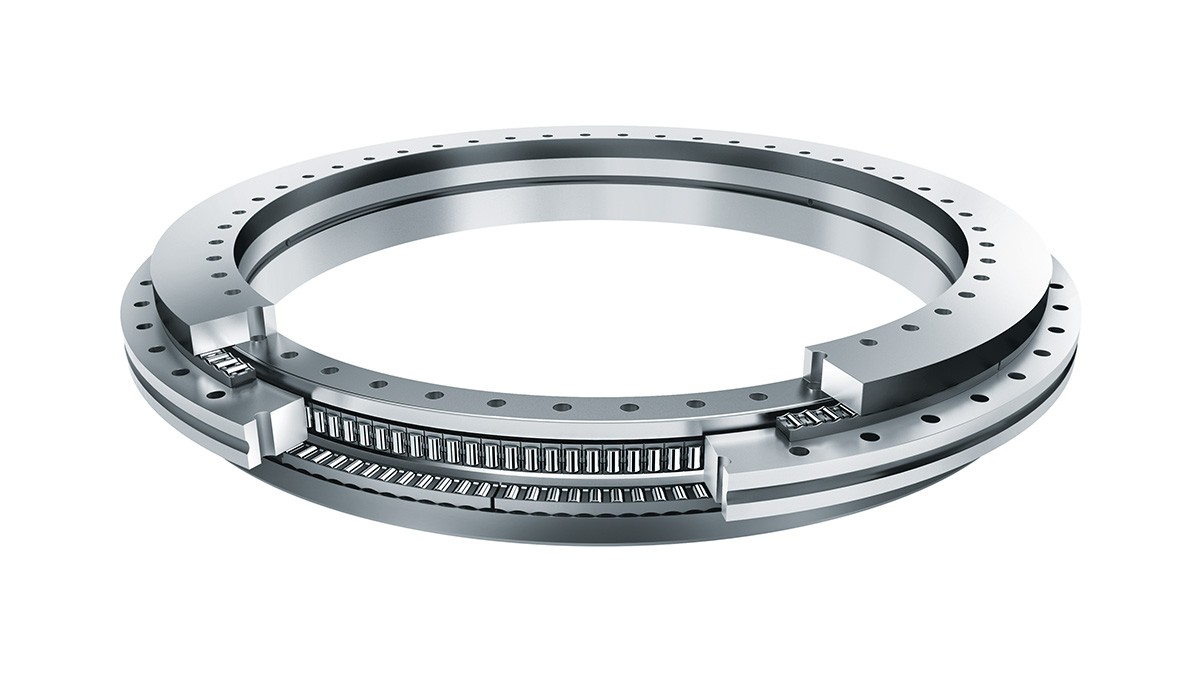

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti per tavole girevoli

I cuscinetti radiali-assiali sono cuscinetti assiali avvitabili a doppio effetto con cuscinetti di guida radiali. Essi sono cuscinetti pronti per il montaggio e ingrassati molto rigidi, con elevata capacità di carico e con funzionamento particolarmente preciso. Supportano carichi radiali e assiali bidirezionali e momenti ribaltanti senza gioco. I cuscinetti a sfere a contatto obliquo assiali ZKLDF sono adatti a unità di supporto ingrassate, pronte e a basso attrito a sistemi di supporto con elevate esigenze di precisione di funzionamento per velocità di rotazione molto elevate, carichi assiali e radiali notevoli e alte esigenze di rigidezza al ribaltamento. I cuscinetti assiali/radiali con sistemi di misurazione angolare YRTM e YRTSM corrispondono meccanicamente alle serie YRT e YRTS, ma sono dotati di un sistema di misurazione angolare aggiuntivo.

medias per i cataloghi di prodotti

Varianti di prodotto

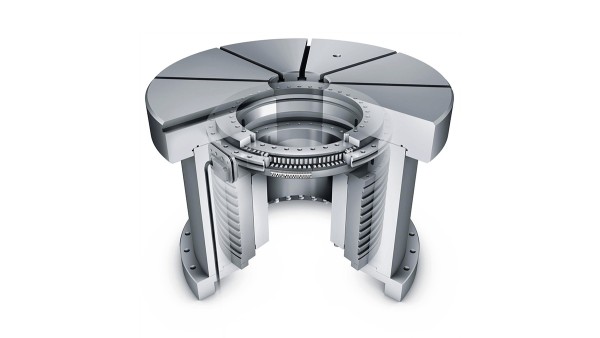

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radiali-assiali / Cuscinetti assiali a sfere a contatto obliquo

Cuscinetti radiali-assiali / Cuscinetti assiali a sfere a contatto obliquo

I cuscinetti radiali-assiali ed i cuscinetti assiali a sfere sono cuscinetti pronti per il montaggio per applicazioni di precisione con carichi combinati. Assorbono carichi radiali e assiali bidirezionali e momenti ribaltanti in assenza di gioco e sono particolarmente adatti a sistemi di supporto con elevate esigenze di precisione di funzionamento, come ad esempio nelle tavole girevoli, nelle teste portafresa e negli invertitori di tensione. Grazie ai fori di fissaggio negli anelli dei cuscinetti queste unità sono facili da montare. Dopo il montaggio i cuscinetti sono precaricati radialmente e assialmente.

medias per i cataloghi di prodotti

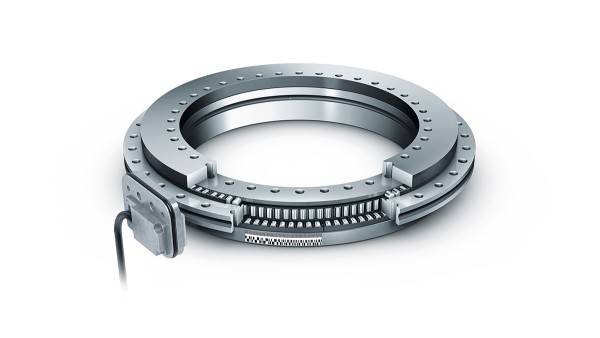

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radio-assiali con sistema integrato di misurazione

Cuscinetti radio-assiali con sistema integrato di misurazione

I cuscinetti radio-assiali con sistema integrato di misurazione sono composti da:

  • un cuscinetto radio-assiale YRTM con codifica e
  • un’elettronica di misurazione MEKO/U. L’elettronica di misurazione contiene due teste di misurazione, un set di dispositivi di taratura ed un’elettronica di analisi.

I cuscinetti della serie YRTM corrispondono meccanicamente ai cuscinetti assiali YRT, ma sono provvisti anche di una codifica magnetica. Il sistema di misurazione magnetoresistivo rileva angoli di pochi secondi angolari in assenza di contatto.

Vantaggi del sistema di misurazione angolare

ll sistema di misurazione,

  • lavora in assenza di contatto ed è quindi privo di usura
  • effettua misurazioni indipendenti dall’inclinazione e dalla posizione
  • ha un’elettronica che si tara autonomamente
  • si centra autonomamente
  • è insensibile verso i lubrificanti
  • è semplice da montare, le teste di misurazione si regolano facilmente
  • non vi è registrazione del cuscinetto e del sistema separato di misurazione
  • non necessita di componenti supplementari di collegamento
    • la codifica e le teste di misurazione sono integrate nei cuscinetti o nella costruzione circostante
    • lo spazio recuperato può essere utilizzato per altri componenti della macchina
  • non crea problemi con i cablaggi di alimentazione. I cavi possono passare all’interno della costruzione circostante, direttamente attraverso il foro del cuscinetto
  • meno componenti, minore ingombro complessivo e minori costi grazie alla struttura compatta, con riduzione integrata dei componenti.

medias per i cataloghi di prodotti
