Cuscinetti a strisciamento esenti da manutenzione

Descrizione prodotto

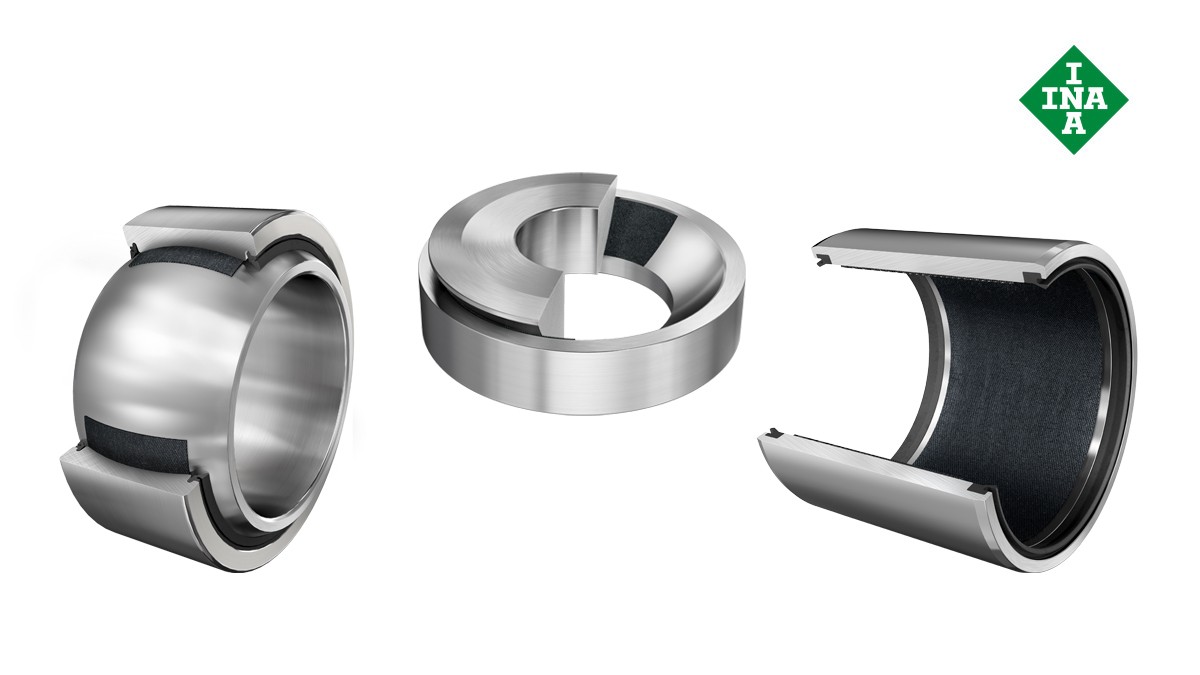

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti a strisciamento esenti da manutenzione

Schaeffler offre un vasto programma a catalogo di cuscinetti a strisciamento esenti da manutenzione. In quest’ambito vengono utilizzati materiali innovativi come ELGOGLIDE, ELGOTEX o il composito in metallo-polimero E40. Questo materiale per cuscinetti a strisciamento, a base di PFTE, permette agli snodi sferici e alle teste a snodo, così come alle boccole, alle ralle assiali e ai nastri valori di attrito minimi e, allo stesso tempo, una diminuzione dell’usura, assicurando quindi un’elevata durata di esercizio. I cuscinetti a strisciamento esenti da manutenzione riducono in maniera significativa i costi di lubrificazione e manutenzione, poiché non necessitano in alcun modo di olio o grasso e allo stesso tempo risultano estremamente ecosostenibili.

medias per i cataloghi di prodotti

Varianti di prodotto

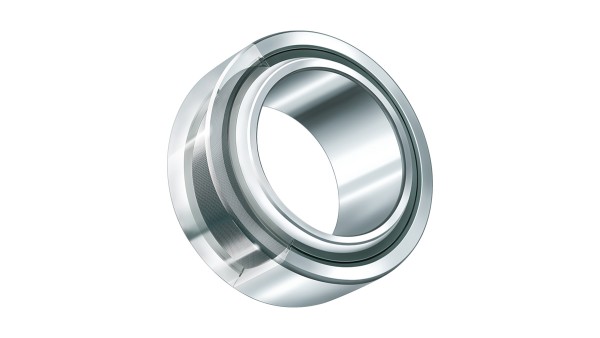

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Snodi sferici radiali

Snodi sferici radiali con ELGOGLIDE

Gli snodi sferici radiali sono costituiti da anelli interni ed esterni con strati di strisciamento esenti da manutenzione in ELGOGLIDE®, PTFE composito o lamina PTFE. Essi sono adatti per carichi dinamici variabili. Gli snodi sferici di grandi dimensioni da d = 320 mm appartengono alla classe Premium X-life

medias per i cataloghi di prodotti Presentazione prodotti interattiva

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Snodi sferici obliqui

Snodi sferici obliqui con ELGOGLIDE

Gli snodi sferici obliqui sono costituiti da anelli interni ed esterni con ELGOGLIDE®. Essi assorbono forze assiali più elevate rispetto alle forze radiali.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Snodi sferici assiali

Snodi sferici assiali con ELGOGLIDE

Gli snodi sferici assiali sono costituiti da ralle per albero e per alloggiamento con ELGOGLIDE®. Gli snodi sferici di grandi dimensioni da d = 220 mm appartengono alla classe Premium X-life

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Teste a snodo con ELGOGLIDE

Teste a snodo con ELGOGLIDE

Le teste a snodo esenti da manutenzione sono costituite da un terminale e da uno snodo sferico non richiedente manutenzione. Esse assorbono forze radiali di trazione o compressione e sono indicate per i movimenti lenti, con angoli di oscillazione da piccoli a medi, per i carichi agenti da un solo lato e, in determinati casi, per i carichi alternati (adatte per carichi alternati con GE..-UK-2RS).

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Boccole a strisciamento con ELGOGLIDE

Boccole a strisciamento con ELGOGLIDE

Le boccole a strisciamento cilindriche sono costituite da un’armatura in acciaio con ELGOGLIDE®. Oltre ai movimenti oscillatori, consentono anche movimenti assiali e assorbono forze più elevate rispetto ai cuscinetti a strisciamento tradizionali.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti a strisciamento in metallo-polimero composito

Cuscinetti a strisciamento in metallo-polimero composito

I cuscinetti a strisciamento in metallo-polimero composito INA sono un’alternativa economica per molte applicazioni nell’industria e nell’automotive. Tutti i cuscinetti sono senza piombo e quindi ecologici. Diverse combinazioni di materiali innovativi assicurano una vasta gamma di materiali.

Materiale E40 esente da manutenzione

L’E40 è il nuovo materiale di scorrimento di Schaeffler per cuscinetti in metallo-polimero composito esenti da manutenzione. Non è necessario alcun intervento di lubrificazione durante l’intera durata di esercizio. Lo strato di scorrimento è a base di politetrafluoroetilene (PTFE), in cui sono integrati additivi chimicamente inerti. Il materiale a tre strati comprende un’armatura in acciaio, uno strato di scorrimento e uno strato di rodaggio (vedere grafico).

L’armatura in acciaio presenta uno strato di scorrimento poroso sinterizzato in stagno-bronzo, i cui pori sono riempiti con il lubrificante a secco dello strato di rodaggio.

Vantaggi tecnici:
  • per pressioni di contatto dinamiche fino 140 N/mm2
  • può essere utilizzato in applicazioni idrodinamiche
  • elevata resistenza all’umidità, pertanto utilizzabile anche in acqua
  • necessita di poco spazio costruttivo
  • velocità di strisciamento fino a 2,5 m/s
Materiali speciali - Lamina E60 esente da manutenzione

Su richiesta Schaeffler fornisce lamine per cuscinetti costituiti da materiale E60: questo materiale è basato su una struttura a griglia in cui è avvolto e sinterizzato uno strato di scorrimento in PTFE ed additivi. La griglia funge sia da armatura sia da strato di scorrimento.

Su entrambi i lati è presente uno strato di scorrimento a base di PTFE, di modo che i movimenti scorrevoli possano avvenire all’interno o all’esterno delle boccole. Un ulteriore vantaggio di questo materiale è la sua elevata lavorabilità. Applicazioni tipiche per le lamine per cuscinetti sono raccordi, utensili e cerniere.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti a strisciamento con ELGOTEX

Cuscinetti a strisciamento con ELGOTEX

I cuscinetti a strisciamento con ELGOTEX® sono particolarmente adatti per applicazioni con funzionamento a secco, in cui si verificano elevati carichi e vibrazioni. Grazie alla combinazione di materiali utilizzati, non richiedono manutenzione a vita.

Come vengono prodotte le boccole?

Le boccole sono composte da due strati avvolti insieme. Le fibre sintetiche e le fibre in PTFE integrate in resina epossidica formano lo strato di scorrimento interno ELGOTEX®; le fibre di vetro continue (filamenti di vetro) integrate anch’esse in resina epossidica formano lo strato esterno. Uno specifico angolo di avvolgimento delle fibre di vetro stabilizza lo strato e incrementa in maniera significativa la resistenza della boccola.

Quali sono i vantaggi delle boccole a strisciamento in ELGOTEX®?
  • estremamente robuste
  • più leggere delle boccole in bronzo utilizzate in applicazioni simili
  • design compatto in confronto a cuscinetti che necessitano di manutenzione
  • possono sostituire le precedenti boccole (in modo variabile in larghezza e spessore)
  • esigue spese di montaggio poiché non è necessario alcun fissaggio assiale aggiuntivo
  • ecosostenibili grazie al funzionamento a secco
  • economiche poiché esenti da manutenzione
  • scarsa usura con un valore di attrito costante
Applicazioni:

Sostituzione di cuscinetti a strisciamento in acciaio, bronzo e plastica nell’ambito dell’ingegneria agricola e nelle tecniche di trasporto, nelle macchine per la lavorazione dei metalli, nelle macchine da costruzione, nelle guide idrauliche cilindriche, nei sistemi solari, nell’ingegneria siderurgica e idraulica, ecc.

medias per i cataloghi di prodotti

Qualità X-life
X-life Schaeffler

X-life, migliore in termini di misurabilità

In questi particolari cuscinetti la rugosità e la precisione di forma delle piste di rotolamento sono ottimizzate. Questo favorisce una maggiore capacità di carico e di durata. X-life è il marchio di qualità per i prodotti particolarmente performanti dei marchi INA e FAG.

Tali prodotti sono caratterizzati da una durata di vita e d’esercizio maggiori, grazie a coefficienti di carico dinamico più elevati rispetto ai precedenti standard. A parità di carico e di ingombro, la durata di vita e d’esercizio dei cuscinetti X-life è maggiore. Gli intervalli di manutenzione possono essere prolungati.
