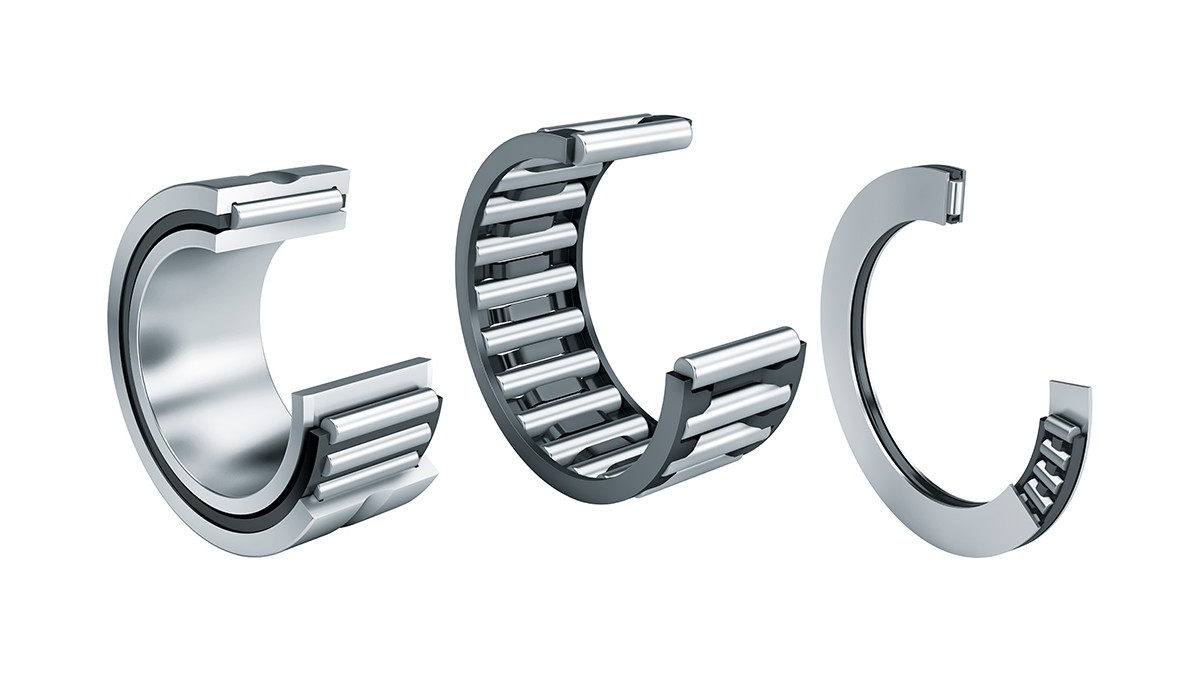

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti a rullini

I cuscinetti a rullini sono componenti meccanici affermati per la realizzazione di cuscinetti con ridotto ingombro radiale e capacità di carico molto elevata. Nell’esecuzione X-life si affermano ora con una durata d’esercizio maggiorata fino al 50%.

medias per i cataloghi di prodotti

Varianti di prodotto

Cuscinetti a rullini massicci

La capacità di carico dei cuscinetti X-life è stata incrementata ulteriormente grazie al miglioramento della qualità superficiale. Il coefficiente di carico dinamico è stato incrementato del 13% rispetto ai tradizionali cuscinetti a rullini. Grazie ai coefficienti di carico decisamente migliori si ottengono cuscinetti con prestazioni ancora maggiori, con una maggiore durata d’esercizio, una minore sollecitazione del lubrificante, ridotto attrito e, di conseguenza, ridotte temperature del cuscinetto. Per Voi, un maggiore rendimento delle Vostre applicazioni ed un rapporto prezzo / prestazione decisamente migliore.

X-life

Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.

più informazioni
medias per i cataloghi di prodotti

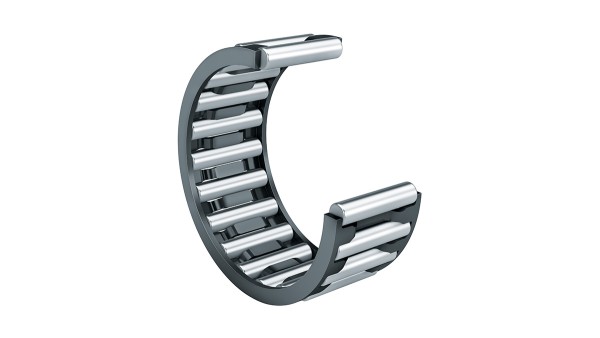

Gabbie a rullini

Le gabbie a rullini sono unità costruttive a una o due corone composte da gabbie e da rullini. Poiché il loro ingombro radiale corrisponde al diametro dei rullini, consentono di realizzare supporti con un minimo ingombro radiale. Hanno grande capacità di carico, sono adatti a velocità di rotazione elevate e sono particolarmente facili da montare. Grazie a un’esecuzione precisa delle piste di rotolamento si ottengono supporti con elevata precisione di coassialità.

Il gioco radiale del cuscinetto è influenzato dal tipo di rullini e dalla tolleranza dell’albero e dell’alloggiamento. Le gabbie a rullini presuppongono che la pista di rotolamento sull’albero e nell’alloggiamento sia temprata e rettificata.

medias per i cataloghi di prodotti

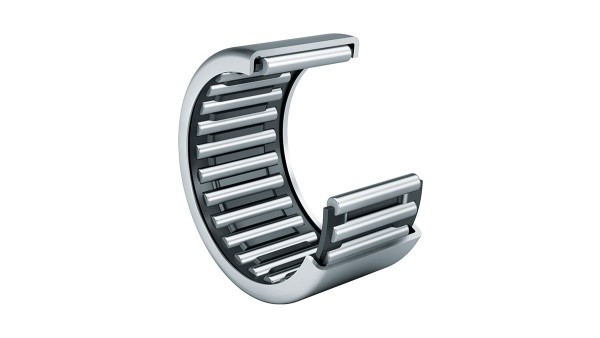

Astucci a rullini

Gli astucci a rullini sono aperti su ambo i lati e vengono forniti con gabbie a rullini o a pieno riempimento di rullini. I cuscinetti con gabbie a rullini consentono velocità di rotazione più elevate rispetto alle esecuzioni a pieno riempimento di rullini.

Astucci a rullini a pieno riempimento di rullini

Grazie al numero massimo di rullini, gli astucci a rullini a pieno riempimento consentono capacità di carico massime con ingombri ridottissimi. Il loro utilizzo a velocità di rotazione elevate è però limitato.

Poiché i rullini non hanno trattenimento meccanico, vengono assicurati per il trasporto e il montaggio con un grasso speciale (DIN 51825–K1/2K–30). L’azione lubrificante di tale grasso nel tempo non è però sufficiente. Per questo motivo consigliamo una rilubrificazione dopo il montaggio.

medias per i cataloghi di prodotti

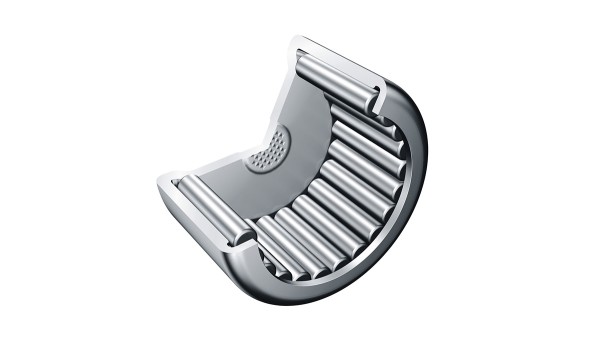

Boccole a rullini

Le boccole a rullini sono chiuse da un lato. Essi sono quindi adatti come chiusure dei punti di supporto alle estremità degli alberi. Grazie a ciò, viene fornita una protezione da infortuni durante la rotazione dell’albero e i cuscinetti sono protetti da impurità ed umidità.

In base alla dimensione, il fondello è liscio o con rilievo (rinforzato). Grazie al fondello profilato sono possibili anche ridotte forze assiali di guida.

medias per i cataloghi di prodotti

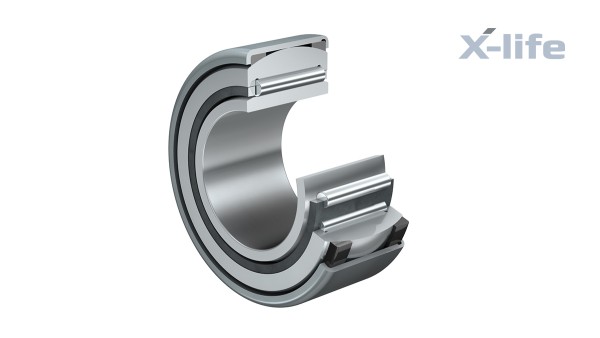

Cuscinetti a rullini orientabili

I cuscinetti orientabili a rullini sono unità composte da astucci esterni prodotti senza asportazione di truciolo, anelli di appoggio in plastica con forma interna concava, anelli esterni con superficie esterna sferica, gabbie a rullini e anelli interni sfilabili.

I cuscinetti compensano gli errori statici di allineamento dell’albero e tollerano quindi i disallineamenti dell’albero rispetto all’alloggiamento. I cuscinetti orientabili a rullini sono si fissano saldamente nel foro dell’alloggiamento. Il foro può essere prodotto in modo semplice ed economico.

X-life

Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.

medias per i cataloghi di prodotti

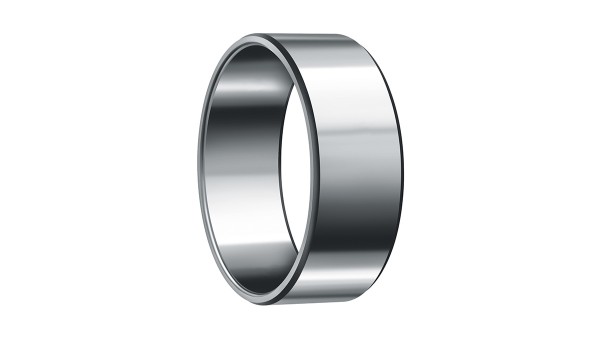

Anelli interni

Gli anelli interni sono in acciaio temprato per cuscinetti volventi ed hanno piste di rotolamento di elevata finitura o rettificate. Si applicano:

  • se nelle gabbie a rullini, negli astucci a rullini con o senza fondello e nei cuscinetti a rullini l’albero non può essere utilizzato come pista di rotolamento
  • se occorre combinare i cuscinetti a rullini con anelli interni più larghi per consentire maggiori spostamenti assiali dell’albero rispetto all’alloggiamento
  • se è necessario ottimizzare le superfici di strisciamento dei labbri di tenuta.
Anelli interni con elevata finitura

Gli anelli interni IR hanno una pista di rotolamento con elevata finitura. Gli smussi sulle superfici frontali facilitano l’introduzione nei cuscinetti ed evitano il danneggiamento dei labbri di tenuta dei cuscinetti. Gli anelli interni sono disponibili con o senza foro di lubrificazione.

Anelli interni rettificati

Gli anelli interni LR hanno una pista di rotolamento rettificata. Le superfici frontali sono tornite, gli spigoli smussati. Questi anelli hanno tolleranze più ampie degli anelli IR. Sono quindi adatti per applicazioni che consentono maggiori tolleranze in larghezza e hanno minori esigenze di planarità.

medias per i cataloghi di prodotti

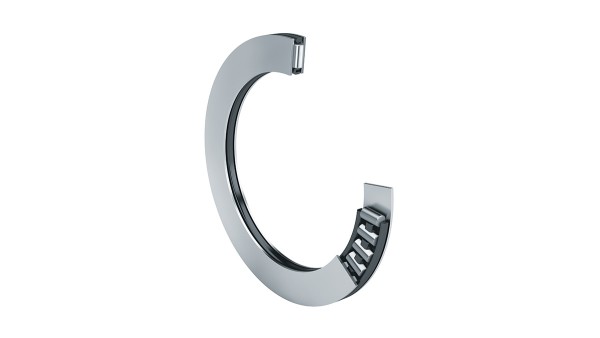

Cuscinetti assiali a rullini

Gabbie assiali a rullini

Le gabbie assiali a rullini sono composte da gabbie assiali in plastica o metallo con rullini integrati ed hanno un ingombro assiale molto ridotto. I cuscinetti supportano elevate forze assiali in una direzione. I carichi radiali devono essere assorbiti separatamente. Le gabbie assiali a rullini presuppongono l’utilizzo di piste di rotolamento con superfici di strisciamento temprate e rettificate.

Ralle per cuscinetti assiali

Le ralle assiali sono stampate, temprate, lucidate e possono essere utilizzate come ralla per albero o per alloggiamento. Queste ralle sono adatte se la costruzione circostante non è temprata, ma è di forma sufficientemente rigida e precisa.

Cuscinetti assiali a rullini

I cuscinetti assiali a rullini sono unità costituite da gabbie assiali a rullini e da ralle assiali con bordo di centraggio. Sono combinabili con gli astucci a rullini con e senza fondello e con i cuscinetti a rullini. La controsuperficie di strisciamento della gabbia a rullini deve essere indurita e rettificata.

medias per i cataloghi di prodotti

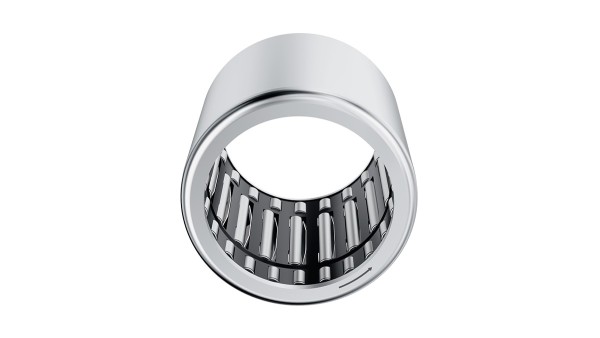

Ruote libere ad astuccio

Le ruote libere ad astuccio sono elementi unidirezionali costituiti da anelli esterni a pareti sottili, prodotti senza asportazione di truciolo, con rampe di bloccaggio, gabbie in plastica, molle di pressione e rullini. Supportano momenti torcenti monodirezionali ed hanno un ingombro radiale ridotto. Le ruote libere sono disponibili con e senza supporto.

Le ruote libere ad astuccio hanno un'elevata precisione d’innesto, grazie alla disposizione delle molle su ogni singolo rullino si garantisce un contatto continuo tra albero, rullini e rampe di bloccaggio. Consentono elevate frequenze di innesto grazie alla massa ridotta e al conseguente ridotto momento d’inerzia degli elementi di bloccaggio. Inoltre hanno una ridotta coppia d’attrito nel funzionamento a vuoto.

Le ruote libere ad astuccio possono essere montate in molteplici applicazioni, ad esempio come dispositivo per moto intermittente, come arresto indietreggio oppure come giunto unidirezionale. In tal caso la ruota libera ad astuccio assume la funzione di giunto unidirezionale oppure di trattenimento.

medias per i cataloghi di prodotti

Qualità X-life
X-life Schaeffler

X-life, migliore in termini di misurabilità

In questi particolari cuscinetti la rugosità e la precisione di forma delle piste di rotolamento sono ottimizzate. Questo favorisce una maggiore capacità di carico e di durata. X-life è il marchio di qualità per i prodotti particolarmente performanti dei marchi INA e FAG.

Tali prodotti sono caratterizzati da una durata di vita e d’esercizio maggiori, grazie a coefficienti di carico dinamico più elevati rispetto ai precedenti standard. A parità di carico e di ingombro, la durata di vita e d’esercizio dei cuscinetti X-life è maggiore. Gli intervalli di manutenzione possono essere prolungati.
