Descrizione prodotto

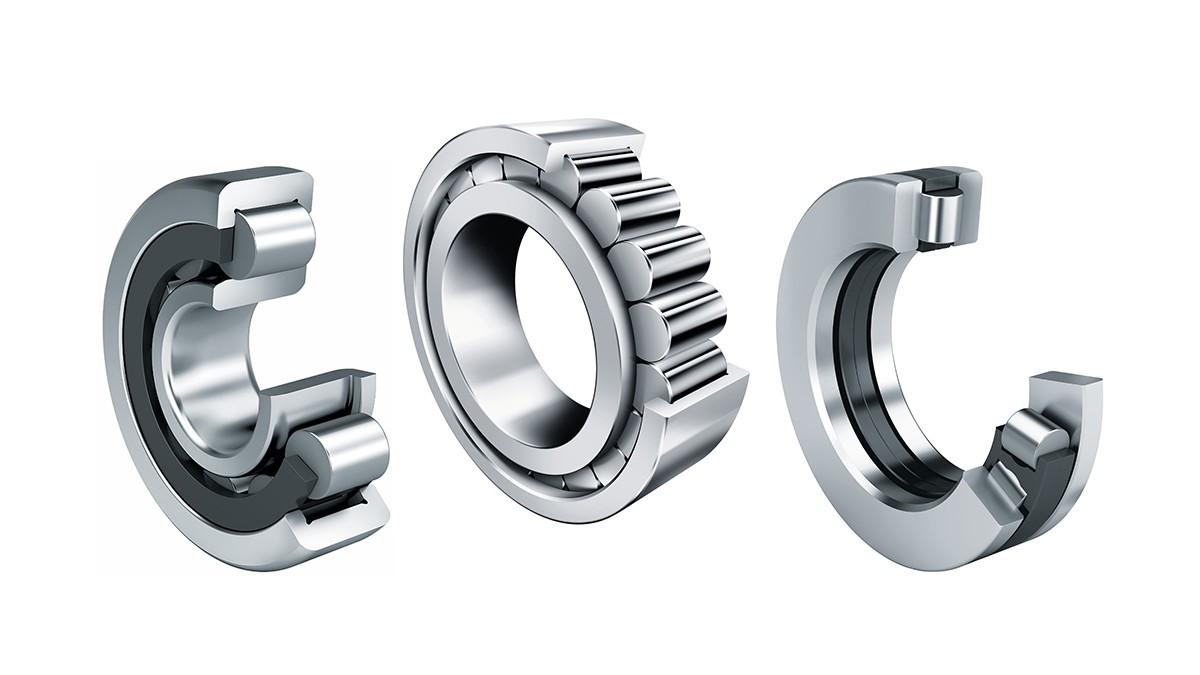

I cuscinetti radiali a rulli cilindrici ad una corona con gabbia sono unità composte da anelli esterni ed interni massicci e da corone di rulli cilindrici. Gli anelli esterni sono eseguiti con bordi fissi su entrambi i lati oppure senza bordi, gli anelli interni hanno uno o due bordi fissi oppure sono senza bordi. La gabbia impedisce che i rulli cilindrici durante il rotolamento si tocchino reciprocamente. I cuscinetti a rulli cilindrici possono essere forniti con o senza gabbia.

medias per i cataloghi di prodotti

Contatto con il bordo ottimizzato

Il classico cuscinetto a rulli cilindrici ha una capacità di carico radiale estremamente elevata e un’elevata rigidità. Oltre alle elevate forze radiali, i cuscinetti a rulli cilindrici possono anche assorbire forze assiali, quando vengono utilizzati come cuscinetti di sostegno o come cuscinetti fissi. Mentre il carico radiale viene trasmesso attraverso le piste di rotolamento, le forze assiali vengono trasmesse attraverso le superfici frontali dei corpi volventi e i bordi. Ciò naturalmente limita il carico assiale. E qui entra in gioco Schaeffler!

Cuscinetti a rulli cilindrici con contatto con il bordo ottimizzato

Varianti di prodotto
 Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radiali a rulli cilindrici con gabbia

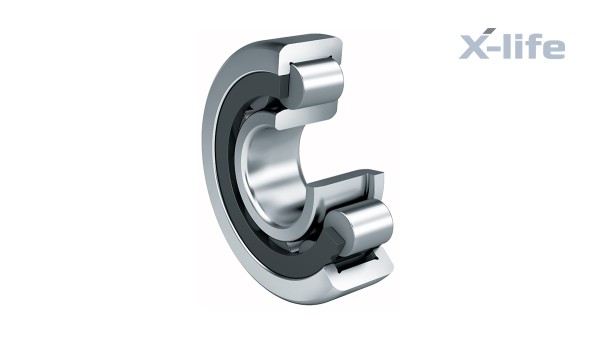

Cuscinetti radiali a rulli cilindrici con gabbia

I cuscinetti radiali a rulli cilindrici hanno un’elevata rigidezza e capacità di carico radiale e, grazie alla gabbia, sono adatti a velocità di rotazione maggiori rispetto alle esecuzioni a pieno riempimento di rulli. Nei cuscinetti con suffisso E la corona di rulli rinforzata è prevista per ottenere la massima capacità di carico.

La loro scomponibilità facilita il montaggio e lo smontaggio. Entrambi gli anelli dei cuscinetti si possono accoppiare forzati. I cuscinetti radiali a una corona di rulli cilindrici con gabbia sono disponibili come cuscinetti liberi, cuscinetti di appoggio e cuscinetti fissi.

X-life

I cuscinetti di qualità X-life hanno una minore rugosità Ra e una migliore precisione di forma delle piste di rotolamento rispetto alle esecuzioni non X-life. Quindi a parità di dimensionamento questi cuscinetti hanno maggiore capacità di carico e durata. Per determinate applicazioni è quindi possibile sottodimensionare il cuscinetto.

Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.

medias per i cataloghi di prodotti
Presentazione prodotti interattiva

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti assiali a rulli cilindrici

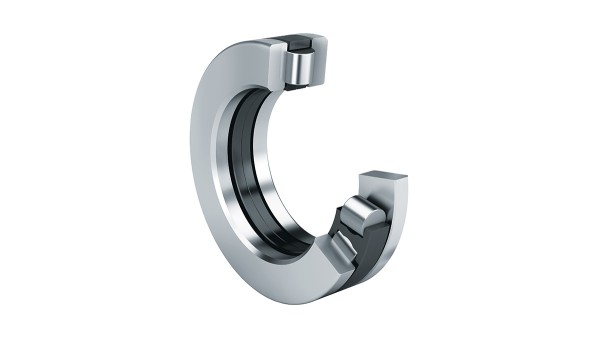

Cuscinetti assiali a rulli cilindrici

I cuscinetti assiali a rulli cilindrici si compongono di gabbie assiali a rulli cilindrici, ralle per alloggiamento e ralle per albero. I cuscinetti hanno un ingombro assiale particolarmente ridotto, hanno un’elevata capacità di carico, sono molto rigidi e assorbono forze assiali unidirezionali.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radiali a rulli cilindrici ad attrito ridotto

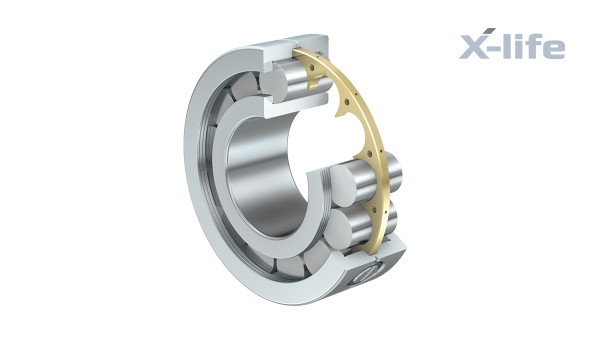

Cuscinetti radiali a rulli cilindrici ad attrito ridotto

I cuscinetti radiali a rulli cilindrici ad attrito ridotto LSL e ZSL sono ad una corona, sono scomponibili e corrispondono alla serie dimensionale 23. I cuscinetti hanno due bordini sugli anelli esterni massicci e un bordino sull’anello interno. L’anello interno è sfilabile e questo facilita il montaggio dei cuscinetti. Le gabbie a disco o i distanziali intermedi impediscono che i rulli cilindrici durante il rotolamento si tocchino reciprocamente.

X-life

I cuscinetti di qualità X-life hanno una minore rugosità Ra e una migliore precisione di forma delle piste di rotolamento rispetto alle esecuzioni non X-life. Quindi a parità di dimensionamento questi cuscinetti hanno maggiore capacità di carico e durata. Per determinate applicazioni è quindi possibile sottodimensionare il cuscinetto.

Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radiali a rulli cilindrici in esecuzione di precisione

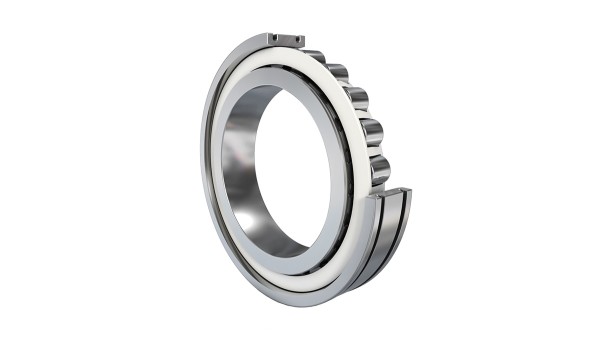

Cuscinetti radiali a rulli cilindrici in esecuzione di precisione

I cuscinetti radiali a rulli cilindrici di questa esecuzione sono cuscinetti di precisione a due corone per macchine utensili. Consentono la realizzazione di sistemi di supporto radialmente rigidi ed altamente precisi, e vengono utilizzati prevalentemente per il sostegno radiale dei mandrini principali.

I cuscinetti sono composti da anelli esterni massicci senza bordi, anelli interni massicci con tre bordi e corone di rulli cilindrici con gabbie massicce in ottone. Per la regolazione ottimale del gioco radiale del cuscinetto, l’anello interno ha un foro conico con conicità 1:12. La scomponibilità dei cuscinetti a rulli cilindrici ne facilita il montaggio e lo smontaggio. Entrambi gli anelli dei cuscinetti si possono accoppiare forzati.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radiali a rulli cilindrici a pieno riempimento

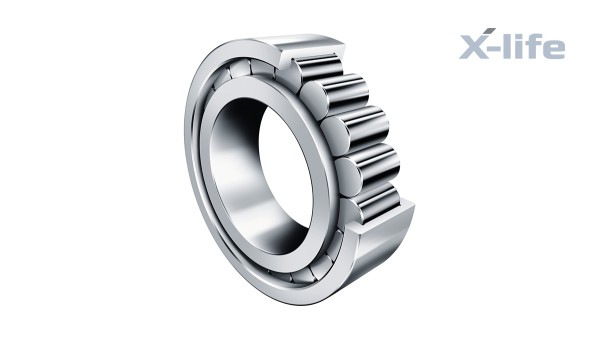

Cuscinetti radiali a rulli cilindrici a pieno riempimento

I cuscinetti radiali a rulli cilindrici a pieno riempimento hanno anelli esterni ed interni massicci e rulli cilindrici guidati sui bordi. Grazie al maggior numero possibile di rulli, l’esecuzione a pieno riempimento di rulli ha un’elevatissima capacità di carico, una grande rigidezza ed è adatta a spazi costruttivi particolarmente ridotti. A causa degli strisciamenti interni tuttavia non raggiungono le elevate velocità di rotazione dei cuscinetti radiali a rulli cilindrici con gabbia.

I cuscinetti radiali a pieno riempimento di rulli cilindrici sono disponibili come cuscinetti liberi, cuscinetti di appoggio e cuscinetti fissi, ad una e a due corone.

X-life

I cuscinetti di qualità X-life hanno una minore rugosità Ra e una migliore precisione di forma delle piste di rotolamento rispetto alle esecuzioni non X-life. Quindi a parità di dimensionamento questi cuscinetti hanno maggiore capacità di carico e durata. Per determinate applicazioni è quindi possibile sottodimensionare il cuscinetto.

Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.

medias per i cataloghi di prodotti

Cuscinetti volventi e cuscinetti a strisciamento Schaeffler: Cuscinetti radiali a rulli cilindrici a pieno riempimento con gole nell’anello esterno

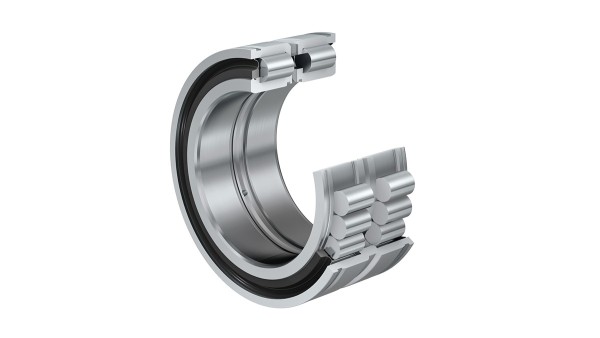

Cuscinetti radiali a rulli cilindrici a pieno riempimento con gole nell’anello esterno

I cuscinetti radiali a rulli cilindrici con scanalature anulari sono unità a pieno riempimento, a due corone, composte da anelli esterni ed interni massicci con bordi, rulli cilindrici guidati sui bordi e tenute. Gli anelli esterni hanno scanalature anulari per anelli di ancoraggio. Gli anelli interni sono divisi assialmente, più larghi di 1 mm rispetto agli anelli esterni e sono trattenuti da un nastro d’acciaio sagomato.

Cuscinetti fissi

I cuscinetti radiali a rulli cilindrici con scanalature anulari sono cuscinetti fissi. Questi cuscinetti molto rigidi trasmettono, oltre ad elevate forze radiali, anche forze assiali bidirezionali.

L’esecuzione a pieno riempimento di rulli permette di avere il numero più elevato possibile di corpi volventi e quindi i massimi coefficienti di carico dinamico e statico. A causa degli strisciamenti interni tuttavia non raggiungono le elevate velocità di rotazione dei cuscinetti radiali a rulli cilindrici con gabbia.

Cuscinetti per pulegge

Le scanalature nell’anello esterno facilitano il fissaggio assiale degli anelli dei cuscinetti. I cuscinetti quindi sono particolarmente adatti al supporto di pulegge per funi.

medias per i cataloghi di prodotti

Qualità X-life
X-life Schaeffler

X-life, migliore in termini di misurabilità

In questi particolari cuscinetti la rugosità e la precisione di forma delle piste di rotolamento sono ottimizzate. Questo favorisce una maggiore capacità di carico e di durata. X-life è il marchio di qualità per i prodotti particolarmente performanti dei marchi INA e FAG.

Tali prodotti sono caratterizzati da una durata di vita e d’esercizio maggiori, grazie a coefficienti di carico dinamico più elevati rispetto ai precedenti standard. A parità di carico e di ingombro, la durata di vita e d’esercizio dei cuscinetti X-life è maggiore. Gli intervalli di manutenzione possono essere prolungati.
