Calcolo per mandrini BEARINX-online

Efficace software di calcolo di INA/FAG, disponibile per i clienti online.
Questo servizio è disponibile per i clienti diretti Schaeffler e per i Partner di Vendita Schaeffler.

Calcolo per mandrini BEARINX-online

I programmi di calcolo attualmente disponibili sul mercato utilizzano spesso metodi di calcolo molto semplificati che consentono di guardare ai cuscinetti solo come elementi rigidi e isolati anziché come elementi elastici, in un punto e in una posizione precisi dell’albero. Di conseguenza, non si tiene conto della situazione di carico e di spostamento dei cuscinetti dovuta all’inflessione dell’albero né del comportamento elastico dei contatti dei corpi volventi. Anche la distribuzione interna del carico nel cuscinetto, determinante per la durata all’affaticamento, viene determinata solo approssimativamente.

Con BEARINX-online è possibile determinare l’influenza dell’inflessione dell’albero e dell’elasticità dei contatti volventi sui cuscinetti. La ripartizione interna del carico tiene conto dei dati di profilo dei corpi volventi e delle piste di rotolamento. Per il calcolo del gioco d’esercizio sono disponibili dei supporti all’inserimento che forniscono informazioni su temperature, tolleranze e rugosità degli anelli e delle sedi dei cuscinetti. Inoltre, è possibile effettuare un calcolo aggiuntivo della rigidezza sul punto di esercizio.

BEARINX®online consente il calcolo di sistemi di albero ad un asse con l’applicazione di cuscinetti.

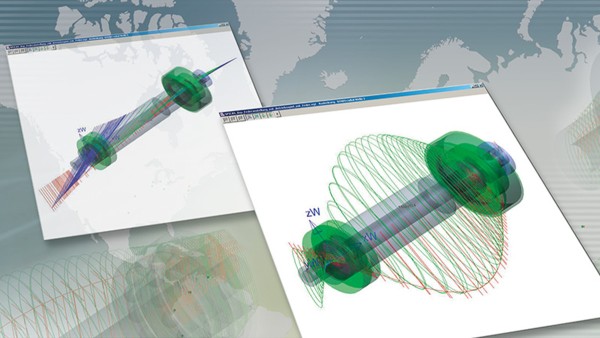

Un assistente ai cuscinetti del mandrino vi assiste nella modellazione dei cuscinetti del mandrino principale. I particolari criteri costruttivi relativi ai valori di pressione, alla cinematica dei cuscinetti e alla durata di vita del grasso vengono presi in considerazione in un layout di risultato separato. Inoltre, una simulazione dinamica fornisce il calcolo delle frequenze proprie, delle forme di oscillazione proprie e delle velocità di rotazione critiche e quindi la base per la creazione di un diagramma Campbell con cui esaminare il campo d’esercizio per i punti di risonanza. I risultati della simulazione dinamica sono disponibili in una comoda visualizzazione 3D.

Interfaccia semplice da utilizzare

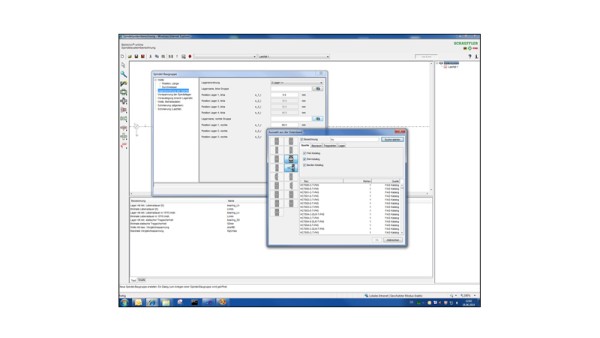

Comodo design del gruppo costruttivo del mandrino con accesso alla banca dati dei cuscinetti
Comodo design del gruppo costruttivo del mandrino con accesso alla banca dati dei cuscinetti

In BEARINX-online vengono utilizzati gli stessi modelli di calcolo e algoritmi della versione completa di BEARINX, poiché entrambi i programmi sono basati sullo stesso codice sorgente.

Interfacce utente implementate su base Java facilitano l’inserimento dei dati e offrono una panoramica del modello e il controllo dei dati inseriti tramite la rappresentazione grafica del modello e la panoramica oggetti.

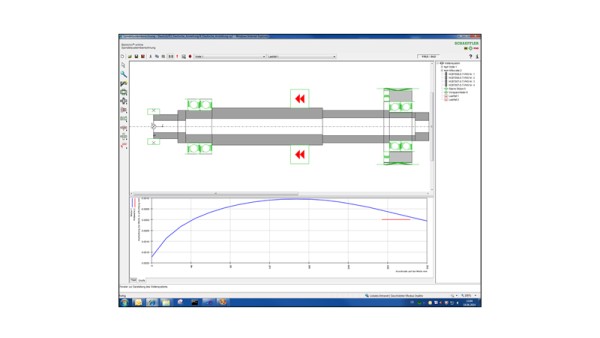

Rappresentazione grafica della reazione degli alberi
Rappresentazione grafica della reazione degli alberi

I dati dei cuscinetti e i cuscinetti dell’intera gamma a catalogo Schaeffler sono disponibili in una banca dati integrata e possono essere trasferiti al modello. I calcoli stessi vengono eseguiti su un server di calcolo performante Schaeffler.

Ingegneri al Vostro fianco

I file di processo creati in BEARINX-online sono compatibili con la versione completa di BEARINX, in modo tale che lo scambio di questi file di processo faciliti la comunicazione con il nostro servizio di ingegneria e si possa evitare di fare un doppio lavoro.

Una documentazione chiara dei risultati in formato HTML e una rappresentazione grafica delle reazioni degli alberi, la distribuzione interna del carico dei cuscinetti e, nel caso dei cuscinetti a rulli, le curve caratteristiche per la pressione hertziana facilitano l’analisi delle varianti di costruzione.

Un sistema di Help e il Tutorial Online vi aiuteranno a sfruttare tutto il potenziale di BEARINX-online.

BEARINX-online vi offre il calcolo dettagliato della durata di vita di riferimento modificata secondo ISO TS 16281 (inglese) o DIN 26281 (tedesco) secondo lo stato attuale della tecnica.

Intensificazione della collaborazione

BEARINX-online non è stato sviluppato con l’intenzione di eliminare il servizio Schaeffler di consulenza e di calcolo a disposizione dei clienti. Al contrario, vorremmo instaurare una collaborazione ancora più stretta. L’obiettivo è consentire già nelle prime fasi di progettazione di effettuare una scelta idonea di cuscinetti riducendo i vostri tempi di sviluppo.

Uso regolamentato dal contratto

Se richiedete l’accesso alla voce “Autorizzazione” calcolo per mandrini BEARINX-online, viene avviato un processo decisionale interno, al termine del quale viene presentata un’offerta di contratto.

Dopo aver firmato il contratto, creiamo un’area di accesso e vi invitiamo a un corso di formazione di due giorni presso l’Accademia Schaeffler di Herzogenaurach. Infine, il programma di calcolo viene finalmente attivato.

Il calcolo del mandrino BEARINX-online include il calcolo dell’albero.

Costi iniziali

Per ottenere l’accesso al calcolo per mandrini BEARINX-online su Internet e al corso di formazione introduttivo di due giorni è necessario sostenere i seguenti costi:

  • 1 partecipante: 2000 €
  • 2 partecipanti: 3600 €
  • 3 partecipanti: 4800 €
  • 4 partecipanti: 5600 €
  • ogni partecipante in più: +400 €

Non ci sono altre licenze o spese di manutenzione.

Limitazioni della versione cliente

Il calcolo per mandrini BEARINX-online è utile per la progettazione preliminare dei prodotti. Per la progettazione definitiva e la selezione dei prodotti è necessario consultare il servizio tecnico Schaeffler competente.
