Calcolo

Calcolo per alberi BEARINX-online

Efficace software di calcolo di INA/FAG, disponibile per i clienti nella versione online.
Questo servizio è disponibile per i clienti diretti Schaeffler e per i Partner di Vendita Schaeffler. Anche le università possono usufruire di questa offerta.

Calcolo per alberi BEARINX®-online

I programmi di calcolo attualmente disponibili sul mercato utilizzano spesso metodi di calcolo molto semplificati che consentono di guardare ai cuscinetti solo come elementi rigidi e isolati anziché come elementi elastici, in un punto e in una posizione precisi dell’albero. Di conseguenza, non si tiene conto della situazione di carico e di spostamento dei cuscinetti dovuta all’inflessione dell’albero né del comportamento elastico dei contatti dei corpi volventi. Anche la distribuzione interna del carico nel cuscinetto, determinante per la durata all’affaticamento, viene determinata solo approssimativamente.

Con BEARINX-online è possibile determinare l’influenza dell’inflessione dell’albero e dell’elasticità dei contatti volventi sui cuscinetti. La ripartizione interna del carico tiene conto dei dati di profilo dei corpi volventi e delle piste di rotolamento. Per il calcolo del gioco d’esercizio sono disponibili dei supporti all’inserimento che forniscono informazioni su temperature, tolleranze e rugosità degli anelli e delle sedi dei cuscinetti. Inoltre, è possibile effettuare un calcolo aggiuntivo della rigidezza sul punto di esercizio.

BEARINX®online consente il calcolo di sistemi di albero ad un asse con l’applicazione di cuscinetti.

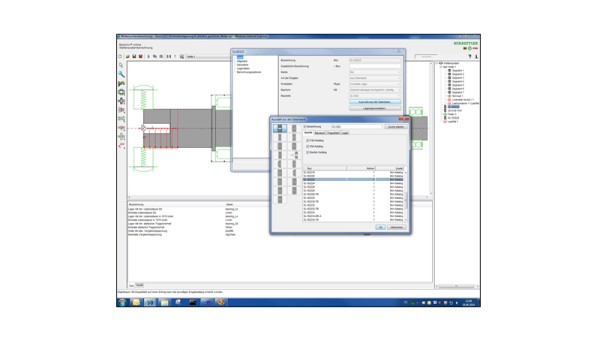

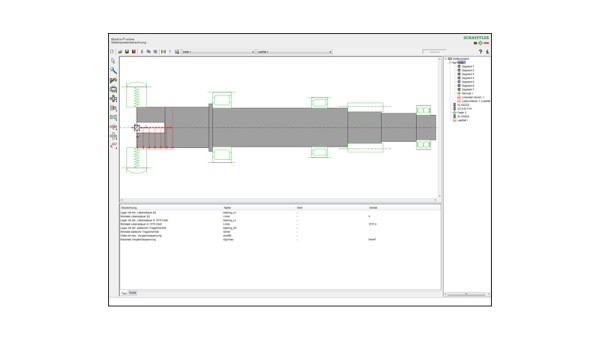

Interfaccia semplice da utilizzare

Interfaccia semplice da utilizzare
Interfaccia semplice da utilizzare

In BEARINX-online vengono utilizzati gli stessi modelli di calcolo e algoritmi della versione completa di BEARINX, poiché entrambi i programmi sono basati sullo stesso codice sorgente.

Interfacce utente implementate su base Java facilitano l’inserimento dei dati e offrono una panoramica del modello e il controllo dei dati inseriti tramite la rappresentazione grafica del modello e la panoramica oggetti.

Cuscinetti volventi dalla banca dati INA/FAG
Cuscinetti volventi dalla banca dati INA/FAG

I dati dei cuscinetti e i cuscinetti dell’intera gamma a catalogo Schaeffler sono disponibili in una banca dati integrata e possono essere trasferiti al modello. I calcoli stessi vengono memorizzati su un server di calcolo performante Schaeffler.

Ingegneri al Vostro fianco

I file di processo creati in BEARINX-online sono compatibili con la versione completa di BEARINX, in modo tale che lo scambio di questi file di processo faciliti la comunicazione con il nostro servizio di ingegneria e si possa evitare di fare un doppio lavoro.

Una documentazione chiara dei risultati in formato HTML e una rappresentazione grafica delle reazioni degli alberi, la distribuzione interna del carico dei cuscinetti e, nel caso dei cuscinetti a rulli, le curve caratteristiche per la pressione hertziana facilitano l’analisi delle varianti di costruzione.

Un sistema di Help e il Tutorial Online vi aiuteranno a sfruttare tutto il potenziale di BEARINX-online.

BEARINX-online vi offre il calcolo dettagliato della durata di vita di riferimento modificata secondo ISO TS 16281 (inglese) o DIN 26281 (tedesco) secondo lo stato attuale della tecnica.

Intensificazione della collaborazione

BEARINX-online non è stato sviluppato con l’intenzione di eliminare il servizio Schaeffler di consulenza e di calcolo a disposizione dei clienti. Al contrario, vorremmo instaurare una collaborazione ancora più stretta. L’obiettivo è consentire già nelle prime fasi di progettazione di effettuare una scelta idonea di cuscinetti riducendo i vostri tempi di sviluppo.

Uso regolamentato dal contratto

Se richiedete l’accesso alla voce “Autorizzazione” calcolo per alberi BEARINX-online, viene avviato un processo decisionale interno, al termine del quale viene presentata un’offerta di contratto.

Dopo aver firmato il contratto, creiamo un’area di accesso e vi invitiamo a un corso di formazione di un giorno presso l’Accademia Schaeffler di Herzogenaurach. Infine, il programma di calcolo viene finalmente attivato.

Costi iniziali

Per ottenere l’accesso al calcolo per alberi BEARINX-online su Internet e al corso di formazione introduttivo di un giorno è necessario sostenere i seguenti costi:

  • 1 partecipante: 1000 €
  • 2 partecipanti: 1800 €
  • 3 partecipanti: 2400 €
  • 4 partecipanti: 2800 €
  • ogni partecipante in più: +200 €

Non ci sono altre licenze o spese di manutenzione.

L’introduzione al calcolo per alberi BEARINX-online è gratuita per le università.

Limitazioni della versione cliente

Il calcolo per alberi BEARINX-online è utile per la progettazione preliminare dei prodotti. Per la progettazione definitiva e la selezione dei prodotti è necessario consultare il servizio tecnico Schaeffler competente.
