BEARINX-VIP

BEARINX-VIP

Oltre a BEARINX-online, vi è BEARINX-VIP, il quale può essere utilizzato per modellare non solo un sistema di alberi nidificati, ma anche un riduttore completo e per analizzarlo fino al singolo contatto volvente. Si tiene conto dell’influenza dell’inflessione dell’albero sulla distribuzione del carico del cuscinetto, dell’elasticità dei contatti volventi e, in via opzionale, dell’influenza dell’ambiente elastico. L’elasticità dell’ambiente può essere presa in considerazione utilizzando le matrici di influenza FE.

I cuscinetti possono essere importati da una banca dati integrata nel modello di calcolo, in modo che vengano presi in considerazione nel calcolo anche i dati di profilo memorizzati. Per il gioco d’esercizio sono disponibili dei supporti all’inserimento che forniscono informazioni su temperature, tolleranze e rugosità degli anelli e delle sedi dei cuscinetti. Inoltre, è possibile effettuare un calcolo aggiuntivo della rigidezza sul punto di esercizio.

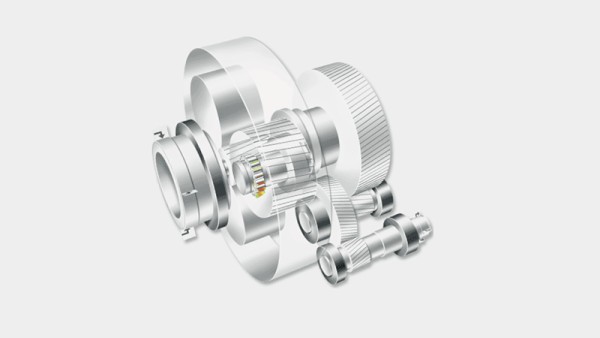

BEARINX-VIP offre la possibilità di eseguire calcoli sia per ingranaggi disaccoppiati sia per ingranaggi chiusi.

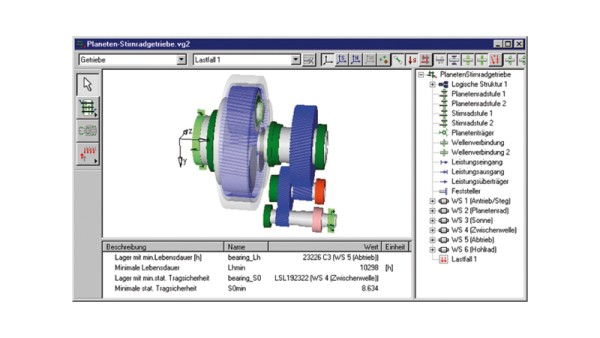

Interfaccia semplice da utilizzare

Interfaccia semplice da utilizzare
Interfaccia semplice da utilizzare

BEARINX-VIP offre un’interessante visualizzazione 3D del modello di calcolo, così come la visualizzazione dei risultati della distribuzione del carico e della distribuzione della pressione.

Ingegneri al Vostro fianco

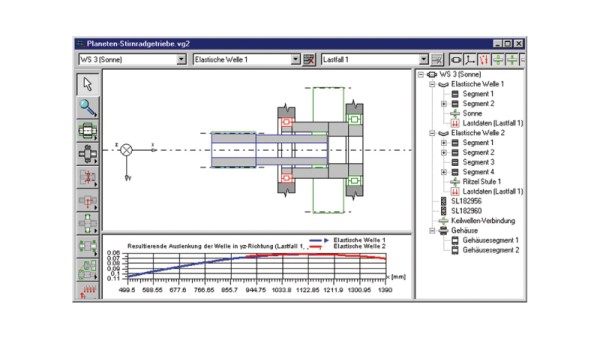

Rappresentazione grafica della reazione degli alberi
Rappresentazione grafica della reazione degli alberi

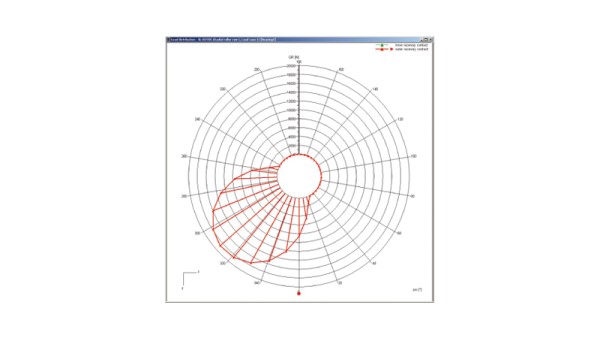

Cuscinetti volventi dalla banca dati INA/FAG
Cuscinetti volventi dalla banca dati INA/FAG

BEARINX-VIP e la versione completa di BEARINX utilizzano gli stessi modelli di calcolo e algoritmi, in modo che i processi di calcolo possano essere facilmente scambiati e la comunicazione con il nostro servizio di ingegneria sia facilitata.

Una documentazione chiara dei risultati e una rappresentazione grafica delle reazioni degli alberi, la distribuzione interna del carico dei cuscinetti e, nel caso dei cuscinetti a rulli, le curve caratteristiche per la pressione hertziana facilitano l’analisi delle varianti di costruzione.

Un sistema di help e un tutorial forniscono un supporto iniziale in caso di domande.

BEARINX-VIP calcola la durata di vita di riferimento modificata secondo ISO TS 16281 (inglese) o DIN 26281 (tedesco) secondo lo stato attuale della tecnica.

Efficace software di calcolo di INA/FAG, disponibile per i partner di sviluppo

BEARINX è un programma di calcolo per l’analisi dei cuscinetti volventi in sistemi completi di ingranaggi e alberi che combina conoscenze tecniche comprovate e aggiornate con opzioni di analisi innovative. Il programma Schaeffler viene sviluppato da esperti per esperti. Le eccellenti prestazioni del programma, unite all’utilissima consulenza esperta del nostro servizio di ingegneria e all’esperienza pratica dei nostri clienti, portano a soluzioni innovative e tecnicamente impegnative.

Intensificazione della collaborazione

BEARINX-VIP non è stato sviluppato con l’intenzione di eliminare il servizio di consulenza e di calcolo al cliente di Schaeffler. Al contrario, vorremmo instaurare una collaborazione ancora più stretta. L’obiettivo è consentire già nelle prime fasi di progettazione di effettuare una scelta idonea di cuscinetti riducendo i vostri tempi di sviluppo.

Uso regolamentato dal contratto

La base per l’utilizzo di BEARINX-VIP è un accordo reciproco. Questo regola le condizioni d’uso del software e il ricorso a servizi supplementari come la formazione e l’assistenza. Le relative condizioni sono formulate per iscritto sotto forma di contratto d’uso o di consulenza.

Introduzione

Per la fornitura di BEARINX-VIP per uso locale vengono addebitati una tantum i costi iniziali. Questi costi includono la creazione di un’area download su Internet e un seminario di due o tre giorni su misura per le vostre applicazioni.

Sono previsti i costi per licenze annuali e spese di manutenzione.
