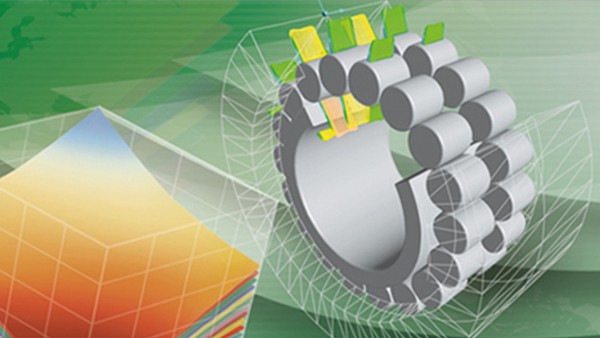

BEARINX-MAP: Modellazione del cuscinetto volvente per MKS

Gli attuali sviluppi nell’hardware e soprattutto degli strumenti software consentono la simulazione di modelli sempre più complessi con sempre maggiori dettagli. La progettazione di sistemi completi richiede una buona conoscenza e comprensione dei singoli componenti e della loro interazione.

A seconda dell’obiettivo della simulazione, è necessario essere in grado di selezionare e definire il livello di dettaglio nel modello generale e nei sottosistemi. Schaeffler sviluppa e utilizza con successo da anni modelli di cuscinetti volventi e strumenti di calcolo come BEARINX.

Quali sono i requisiti per l’utilizzo di BEARINX-MAP?

Modellazione del cuscinetto volvente per MKS

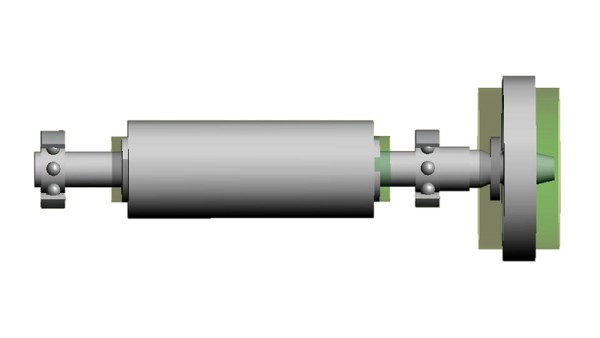

Una simulazione e il modello corrispondente sono sempre un’astrazione della realtà. La decisione concernente il livello di astrazione e la modellazione concreta richiede una buona conoscenza del sistema reale. Un modello complesso non è sinonimo di un modello corretto, così come un modello semplice non lo è di modello peggiore. Quindi, ci sono diverse possibilità di rappresentare un cuscinetto nella simulazione multi-body.

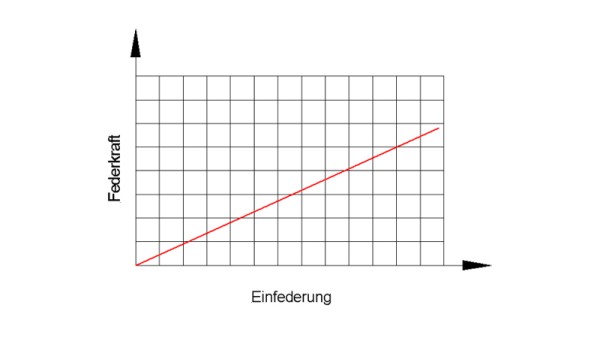

Curve caratteristiche lineari

Molle lineari
Molle lineari
Vantaggi:
  • il comportamento non lineare non viene mappato
  • senza gioco del cuscinetto
  • Le influenze reciproche dei gradi di libertà sono trascurate
Svantaggi:
  • adatto per simulazioni intorno al punto di funzionamento del cuscinetto

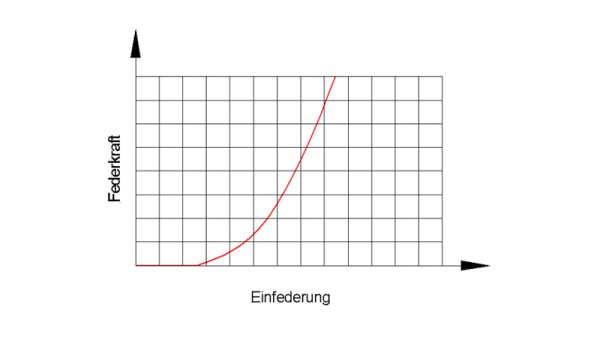

Curve caratteristiche non lineari

molla non lineare
molla non lineare
Vantaggi:
  • adatto per simulazioni intorno al punto di funzionamento del cuscinetto
Svantaggi:
  • il comportamento non lineare non viene mappato
  • senza gioco del cuscinetto
  • le influenze reciproche dei gradi di libertà sono trascurate

matrici di rigidezza

Vantaggi:
  • il comportamento non lineare viene modellato
  • Il gioco del cuscinetto viene mappato
Svantaggi:
  • le influenze reciproche dei gradi di libertà sono trascurate

BEARINX-MAP (diagramma caratteristico)

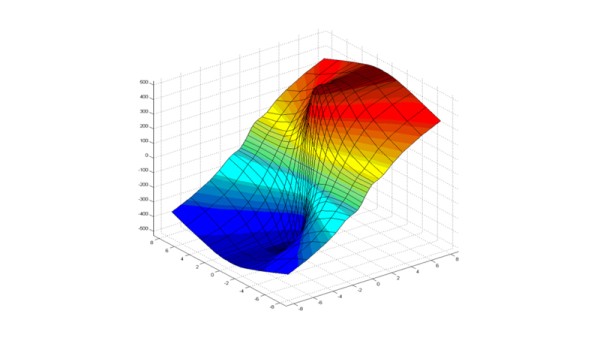

Diagramma caratteristico di rigidezza
Diagramma caratteristico di rigidezza
Vantaggi:
  • il comportamento non lineare viene adeguatamente mappato
  • influenze reciproche dei gradi di libertà prese in considerazione (termini di accoppiamento inclusi)
  • mappa adeguatamente il gioco del cuscinetto
  • mappa uno spettro di carico molto ampio
  • contiene le pressioni massime nel cuscinetto
Svantaggi:
  • requisiti di memoria incrementati
