Componenti innovativi per robot e cobot Estendere il raggio di lavoro: Schaeffler aumenta la gamma dei cobot con moduli lineari plug-and-play

Pressrelease Stage Image
I clienti hanno la possibilità di ampliare notevolmente il raggio di lavoro dei loro robot e cobot (robot collaborativi) installando le unità lineari Schaeffler come assi orizzontali.

12/02/2020 | Momo

  • I moduli lineari Schaeffler plug-and-play ampliano, con assi orizzontali, il campo applicativo di robot e cobot
  • Il sistema completo, pronto per l’installazione, può essere adattato esattamente alle esigenze del cliente
  • Il design in più parti rende possibili corse fino a 18 metri

I robot industriali si sono affermati nella corsa verso automazioni efficienti in termini di movimentazione e di processo. Ora i clienti hanno la possibilità di ampliare ancora il raggio di lavoro dei loro robot e cobot (robot collaborativi) installando le unità lineari Schaeffler come assi orizzontali.

Assi lineari Plug-and-play personalizzati per i clienti

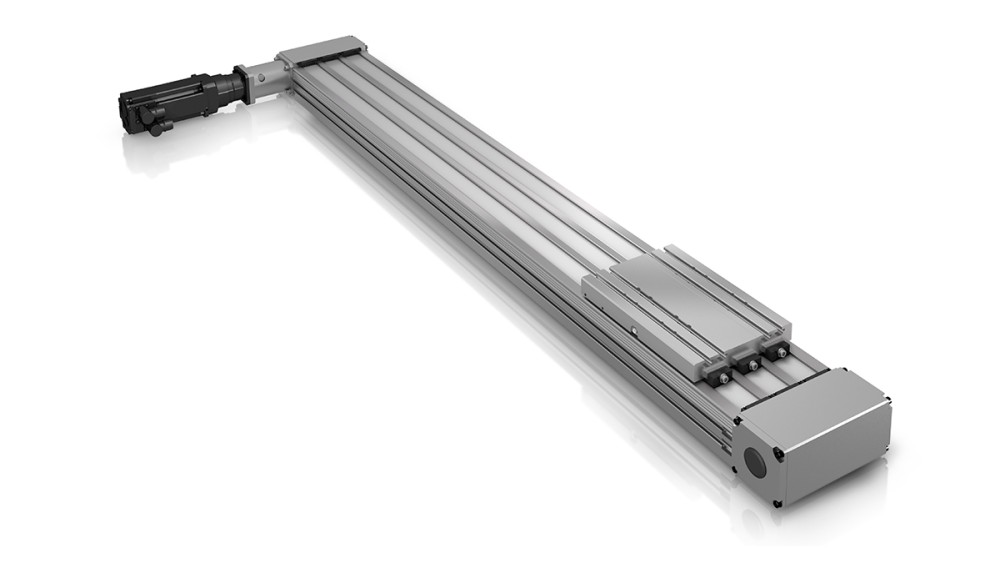

Schaeffler offre ai clienti un modulo lineare come soluzione completa e personalizzata. L'asse lineare Schaeffler, compatto e pronto per il montaggio, è costituito da un modulo tandem MDKUVE, una piastra di adattamento per il Cobot, un’unità motore/trasmissione, cavi motore, una catena portacavi per le linee di alimentazione del cobot e un controller. La soluzione viene fornita completa di interfacce Profibus, Profinet e EtherCAT per il collegamento al sistema di controllo del cliente. Le soluzioni ad asse lineare hanno diverse opzioni per il collegamento alle unità motore/trasmissione. I clienti hanno anche la possibilità di utilizzare la loro tecnologia di azionamento al posto della soluzione di azionamento Schaeffler, se lo desiderano.

A seconda delle esigenze del cliente, l'asse lineare può essere fornito in diverse lunghezze e può essere azionato da una trasmissione a vite a ricircolo di sfere MDKUVE-KGT, oppure da una trasmissione a cinghia dentata MDKUVE-3ZR oppure da un motore lineare.

Nel modulo tandem, che costituisce la base dell'asse lineare, il carrello di scorrimento corre lungo due guide parallele del tipo KUVE (unità a ricircolazione a quattro ranghi di sfere). Grazie al suo ingombro compatto, il modulo tandem è ideale per l'impiego in applicazioni che richiedono elevate capacità di carico e resistenza a momenti flettenti, come i robot collaborativi. I moduli tandem offrono la massima affidabilità in queste applicazioni se utilizzati in combinazione con trasmissioni a cinghia dentata tripla.

Per le applicazioni che richiedono capacità di carico e momento estremamente elevate, i clienti hanno la possibilità di ricorrere ad unità a ricircolazione a sei ranghi di sfere KUSE-XL in qualità X-life.

Aumentare la gamma di cobot

Gli assi lineari sono disponibili in una gamma di lunghezze diverse, a seconda dell'azionamento utilizzato. Possono anche essere implementati come assi composti da più parti per una maggiore portata in applicazioni con lunghi percorsi. Grazie a questa flessibilità, gli assi lineari compatti possono essere facilmente integrati in soluzioni di automazione nuove e già esistenti. Come ulteriore opzione, Schaeffler offre anche un servizio di montaggio e installazione.

I moduli tandem azionati da viti a ricircolo di sfere sono disponibili in una gamma di lunghezze fino ad un massimo di 5,9 metri con una precisione di ripetibilità di 0,025 mm e una velocità lineare massima di 1,7 m/s. I moduli tandem azionati da trasmissioni a cinghia dentata, invece, possono essere implementati come assi composti da più parti con lunghezze fino a 18 metri per applicazioni dove sono richiesti percorsi particolarmente lunghi. Queste implementazioni più lunghe supportano velocità lineari fino a 5 m/s, con una precisione di ripetibilità di +/- 0,1 mm.

Grazie al loro design compatto e ad alte prestazioni, questi assi lineari plug-and-play hanno applicazioni anche in aree diverse dai robot collaborativi, in particolare nelle apparecchiature di movimentazione e montaggio e nell'automazione industriale.

Editore: Schaeffler Italia S.r.l.
Paese di emissione: Italia
